Подскажите, как оптимальнее подключить вентиляторы для ПК к материнке?

На данный момент планирую взять такую сборку: Корпус — Deepcool MATREXX 55 MESH. (Вентиляторы в комплекте — нет. Поддержка фронтальных вентиляторов — 3 x 120 мм или 2 x 140 мм. Поддержка тыловых вентиляторов — 1 x 120 мм. Поддержка верхних вентиляторов — 2 x 120 мм или 2 x 140 мм.

Разгонять ничего не планирую, поэтому материнская плата — MSI MAG B460M MORTAR, проц i5-10600, оперативка Patriot Viper 4 Steel 8*2 gb и видеокарта где-нибудь в будущем rtx 3070 (на данный момент мне хватает и моей 1070 ti).

Ну и суть вопроса: на материнке есть разъёмы для подключения кулера процессора (остановился на DEEPCOOL GAMMAXX 400 V2), есть разъём для подключения водянки и всего лишь два разъёма 4 pin. По идее самый простой вариант это подключить 2-3 передних вентиля через molex к БП и не париться, но тогда нельзя будет управлять оборотами. А можно и заморочиться. Например, подключить два передних вентилятора на вдув к 2 доступным 4 pin на материнку, а задний вентиль на выдув воткнуть в разъём для водянки, хотя тогда он скорее всего сгорит 😀

Либо через какие-нибудь переходники подключить питание 2-3 передних вентиляторов в разъём для водяного охлаждения, т.к. он достаточно мощный. Ну и другой вопрос. Хочется же взять вентиляторы с RGB, Новый Год же скоро, как тут без ёлки. Но тогда придётся покупать ещё и разветвитель, чтобы подключить подсветку от 3 вертушек в один «RGB LED connector» на материнке.

Источник

Обзор процессорного кулера Deepcool Gabriel

Охлаждение и совместимость компонентов — вот две основные проблемы, которые часто возникают перед почитателями компактных компьютерных систем. А самой конфликтной деталью при использовании материнских плат формата Mini-ITX, как правило, оказывается процессорный кулер. Он может мешать оперативной памяти, компонентам платы, видеоадаптеру, не входить по габаритам в корпус. Поэтому много кто предпочитает использовать в маленьких ПК комплектные системы охлаждения процессора, жертвуя при этом тишиной, а тем более разгоном. Проникшись подобными страданиями пользователей, компания Deepcool выпустила на рынок специальный процессорный охладитель, обладающий малыми размерами, и широкой совместимостью с современными материнскими платами Mini-ITX. Новый кулер получил название Gabriel. И читатели, вероятно, уже догадались, что данный обзор посвящен именно ему.

Упаковка и комплект поставки

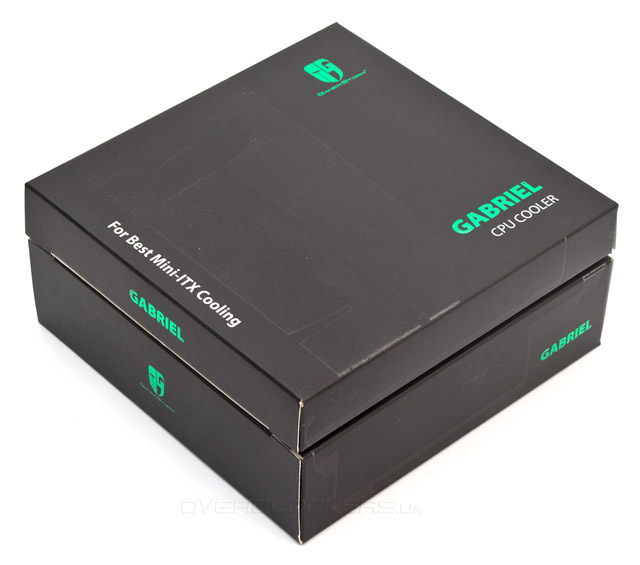

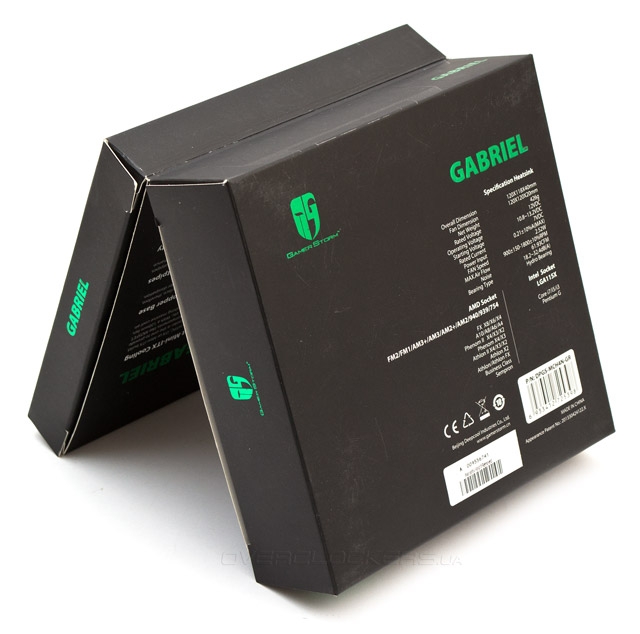

Черная упаковка кулера определенно заслуживает похвалы за компактный дизайн в стиле минимализма. Лишь название продукта и несколько логотипов игровой линейки продуктов — вот все что можно рассмотреть на бортах коробки.

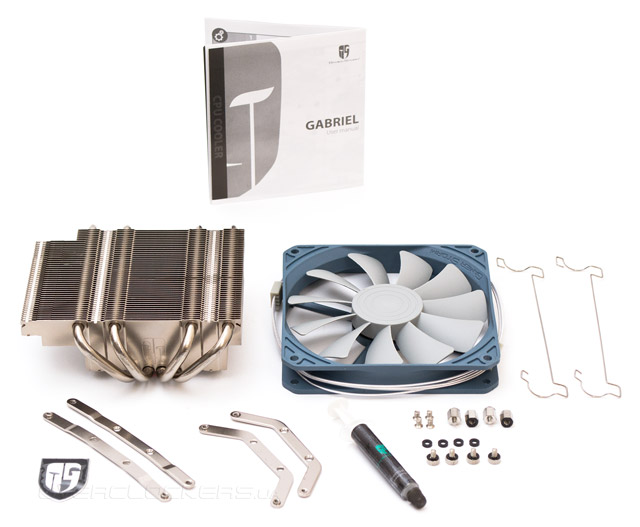

Коробка состоит из двух частей и раскрывается на подобии книжки. В меньшей части скрывается вентилятор, а в большей — радиатор и набор аксессуаров к нему. Информация об основных достоинствах кулера приведена на внутреннем развороте, а короткие технические характеристики — на тыльной стороне упаковки.

• радиатор;
• вентилятор Deepcool GS120 типоразмера 120х120х20 мм;
• две проволочные скобы для крепления вентилятора;
• клейкий шильдик с логотипом Gamer Storm;
• крепежные лапы для сокетов AMD;
• крепежные лапы для сокетов Intel;
• четыре винтика для фиксации крепежных лап;
• четыре упорные гайки;
• четыре пластиковых кольца;
• четыре крепежных винта
• инструкция;
• тюбик с термопастой.

Внешний вид

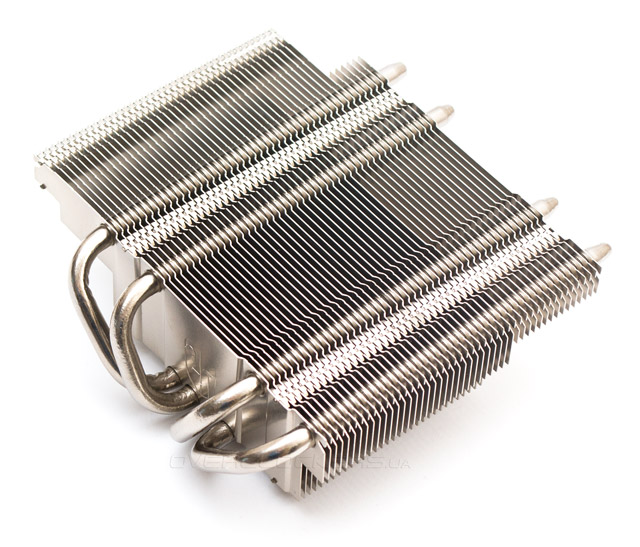

Если я правильно понимаю странную логику названий, которые выбирает компания Deepcool для своих изделий, то получается, что крупный башенный кулер Lucifer должен был быть дьявольски холодным, в то время как Gabriel указывает на скромный, сдержанный и почти ангельский характер охлаждения, создаваемого данным радиатором. По факту, перед нами оказалась небольшая горизонтальная конструкция, на основе четырех 6-мм С-образных тепловых трубок, проходящих сквозь вертикальные ребра. Нечто подобные мы уже наблюдали в Zalman CNPS8000B, SilverStone NT06-PRO, Thermalright AXP-100, Noctua NH-L12 и Prolimatech Samuel 17. Преимуществом таких систем является прямой обдув компонентов материнской платы, что немаловажно в условиях ограниченного внутреннего пространства маленьких корпусов.

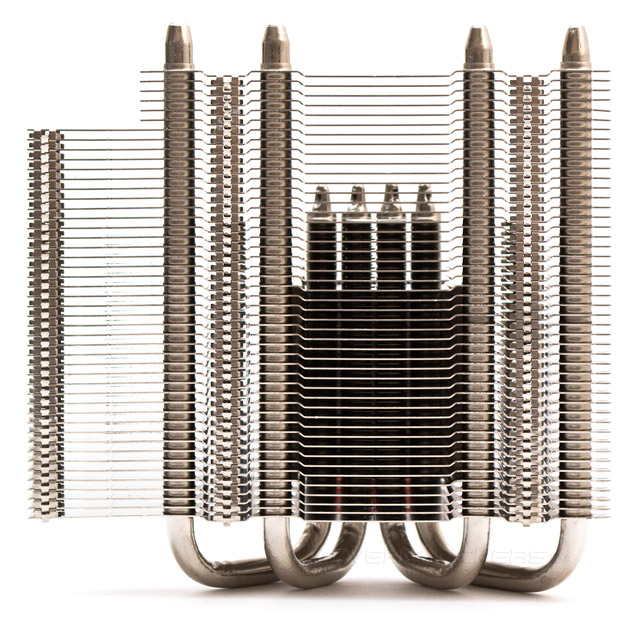

Всего в радиаторе насчитывается 47 ребер разной формы и размера, создающих в сумме относительно скромную площадь рассеивания тепла в 2800 см². Пластины не имеют никаких аэродинамических оптимизаций и лишь слегка изогнуты в местах прохождения тепловых трубок. Общие габариты изделия в данной проекции составляют 118х120 мм.

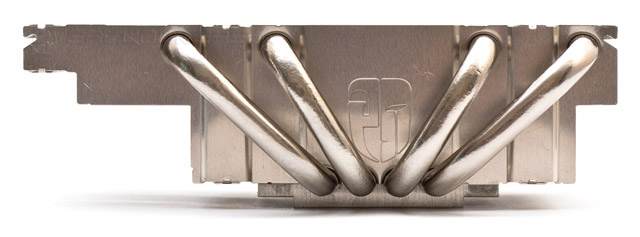

Если смотреть на кулер спереди, в правую сторону резко выдается небольшая секция, образующая уступ. Она служит не столько для увеличения площади рассеивания, сколько в качестве поддержки для 120-мм вентилятора. Высота радиатора составляет всего 40 мм, что близко к высоте панели задних портов на материнской плате.

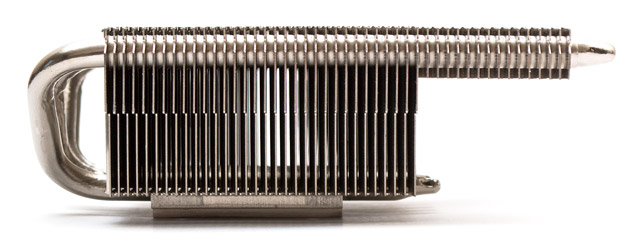

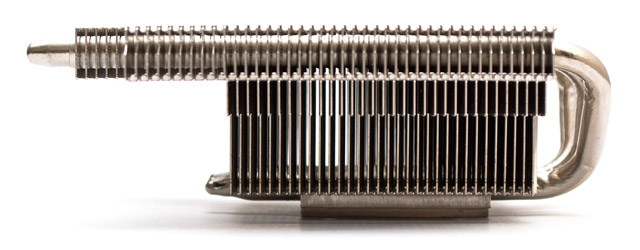

Повернув радиатор в сторону, наблюдаем тот же навес в профиль.

Зазор между радиаторными пластинами совсем не большой — всего 1,6 мм. Поэтому качество их обдува будет остро зависеть от скорости вращения крыльчатки вентилятора.

Тепловые трубки разведены не очень далеко друг от друга. Вполне вероятно, что можно было бы сделать и 90-мм по ширине версию радиатора, без особых потерь в качестве охлаждения.

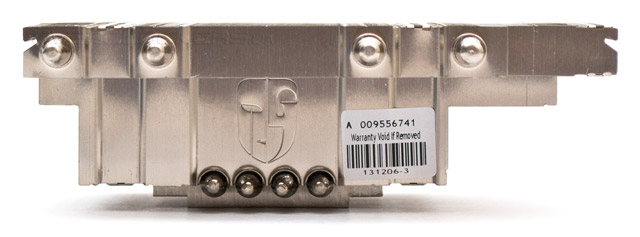

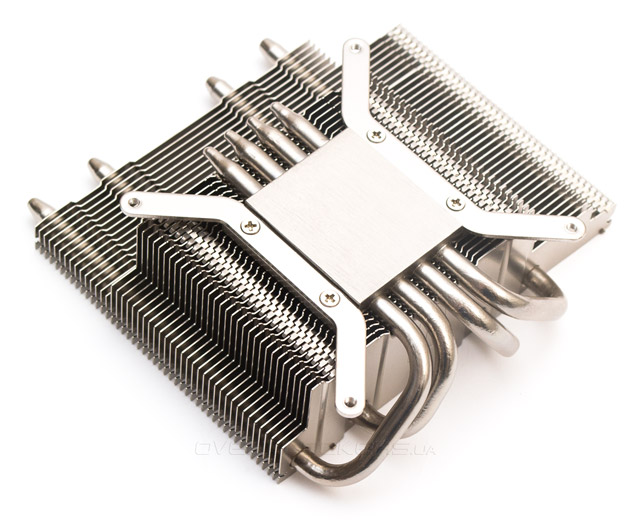

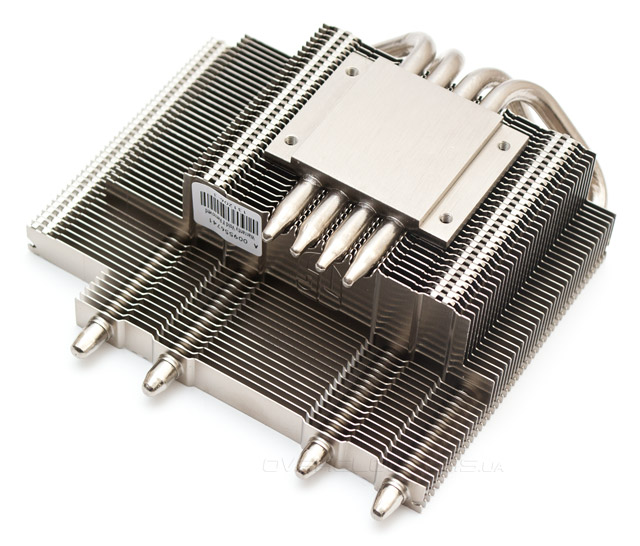

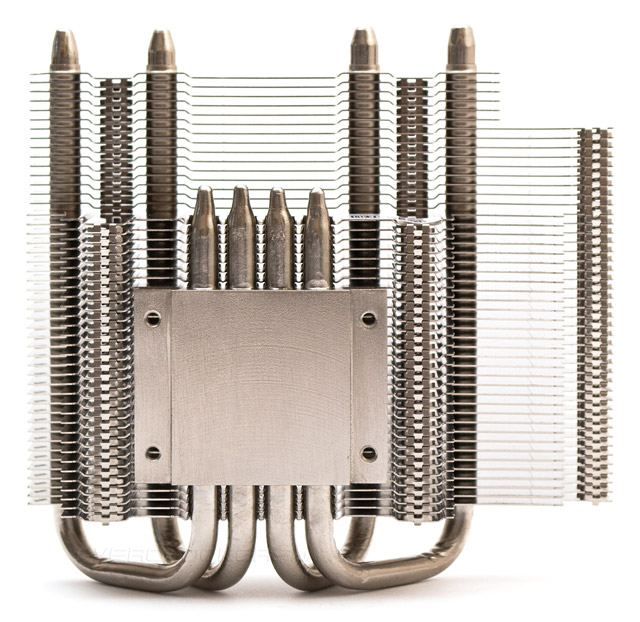

Как видим, цельная подошва кулера смещена в нижний левый угол. Вращая радиатор вокруг его оси на платформе Intel практически всегда можно подобрать положение для беспрепятственной установки даже на самых тесных материнских платах. А вот на AMD варианта монтажа будет только два: тепловыми трубками, направленными вверх материнской платы, либо в низ (без учета вариантов, когда процессорный разъем сам по себе развернут поперечно).

Тепловые трубки качественно припаяны к цельному основанию. Подошва кулера имеет визуально различимые следы фрезеровки, но в целом является достаточно ровной, хоть и не зеркальной. Следов припоя между ребрами и трубками мне обнаружить не удалось.

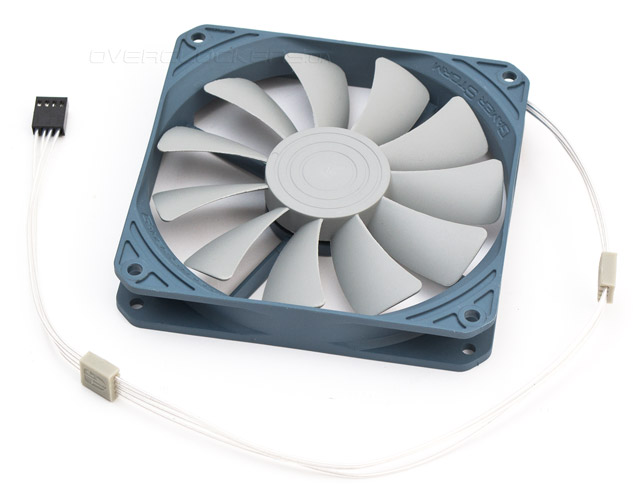

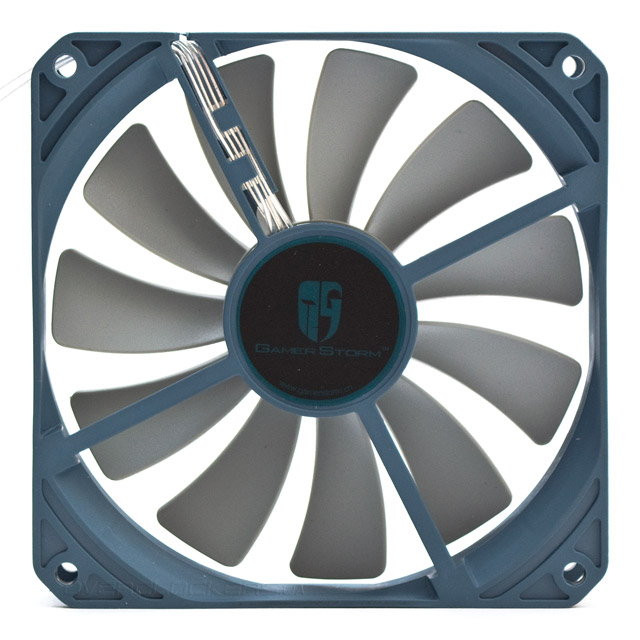

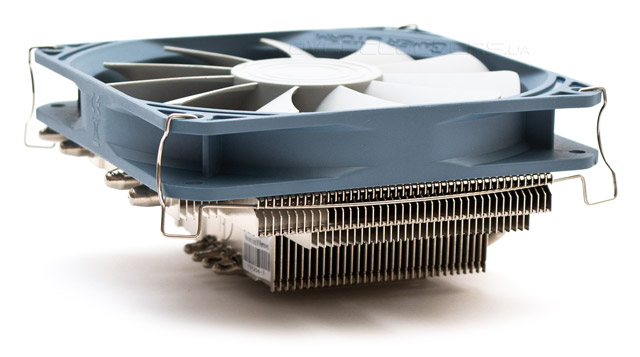

Используемый в Gabriel вентилятор причислен к серии Gamer Storm и отличается слегка уменьшенной толщиной — 20 мм против стандартных 25 мм. Крыльчатка серого цвета имеет 11 лопастей и стартует с 6 В, 800 об/мин и 37 дБ (А). Предельная частота вращения — 1900 об/мин при 52 дБ (А). Бесшумный режим при установке в корпус — 1000 об/мин и 40 дБ (А). Из паразитных призвуков есть постоянное жужжание ШИМ, различимое с дистанции в 30 см. Длина четырехконтактного кабеля питания — 400 мм. На нем есть два специальных держателя, позволяющие крепить шнур куда-либо или регулировать его длину.

Никаких данных на наклейке с обратной стороны я не нашел. Поэтому решил перепроверить информацию официального сайта по поводу электрических характеристик пропеллера. Полученные результаты в целом совпали с заявленными — устройство работает при силе тока 0,19–0,21 А и в пиковой нагрузке потребляет не больше 2,5 ватт энергии. Заявлено использование «гидро-подшипника» что на практике может означать все что угодно: от хорошо смазанной нарезной втулки, до герметичного гидродинамического подшипника начального уровня. В любом случае, работает он вполне сносно и тихо, в отличие от жужжащего электродвигателя. К слову, найти замену для данного пропеллера в случае износа не составит труда, ведь Deepcool GS120 продается отдельно в розницу.

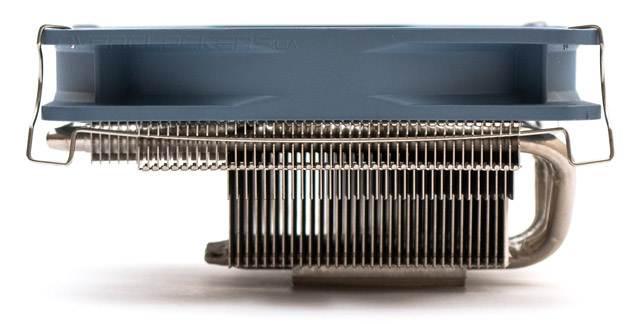

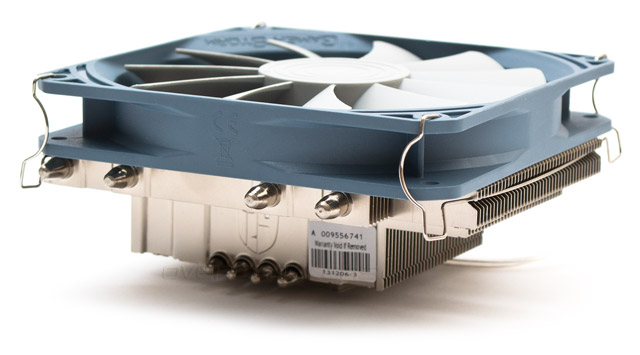

На радиатор вентилятор крепится при помощи проволочных скоб. При этом обратите внимание, что их изгиб должен быть направлен внутрь, а не наружу.

Только при правильной установке скоб вентилятор не будет выступать за общие габариты радиатора и мешать чему либо. Общая высота кулера при этом увеличивается до 60 мм.

Установка

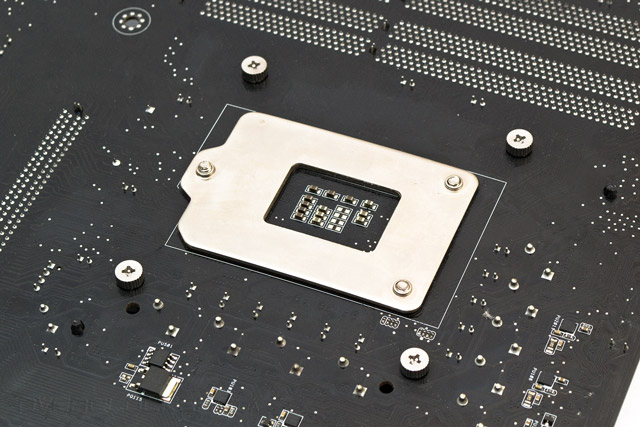

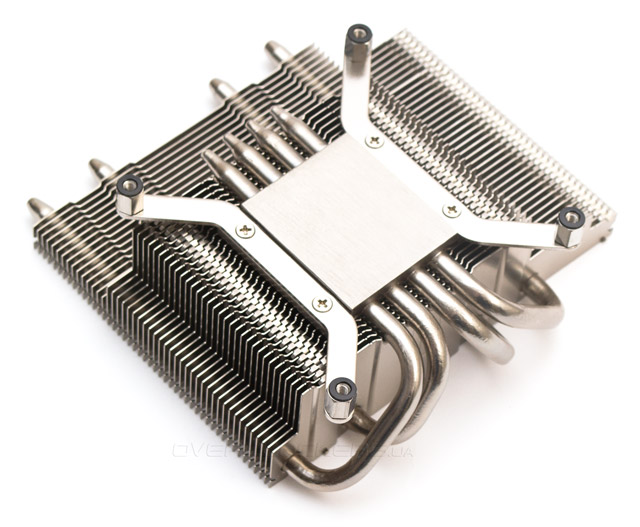

Процесс монтажа Deepcool Gabriel предельно простой, в первую очередь потому, что он поддерживает установку лишь на два типа процессорных разъемов в разных вариациях сокетов: Intel LGA1150/1155/1156 и AMD, начиная от AM2 и заканчивая FM2+. В качестве примера будет использован разъем Intel LGA1155. Для начала привинчиваем к основанию кулера крепежные лапы, с помощью миниатюрных винтиков. Для этого может понадобиться часовая отвертка.

Затем вкручиваем в лапы шестиугольные стойки. Это вполне можно сделать руками, гаечный ключ не требуется.

Затем, скорее всего, придется уложить материнскую плату на кулер (предварительно нанеся термоинтерфейс на процессор), так чтобы крепежные отверстия в текстолите и на лапах радиатора совпали. Если это Mini-ITX плата, то получается довольно просто. MicroATX придется придерживать. Закручиваем с обратной стороны винты с накатанной головкой. Не стесняйтесь дотянуть их отверткой, чтобы получить нужную степень прижима подошвы кулера к крышке процессора.

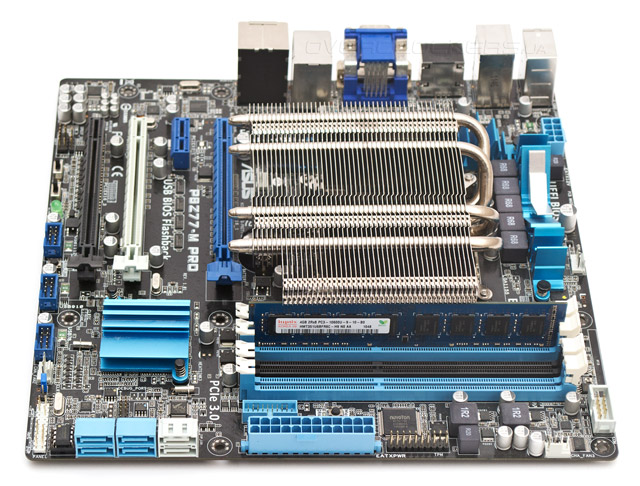

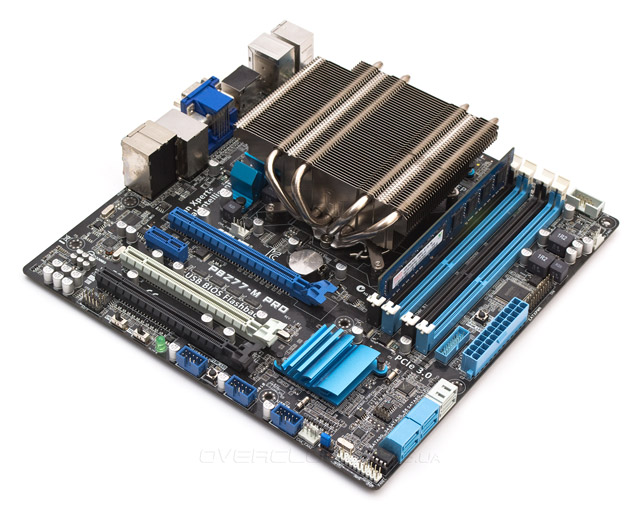

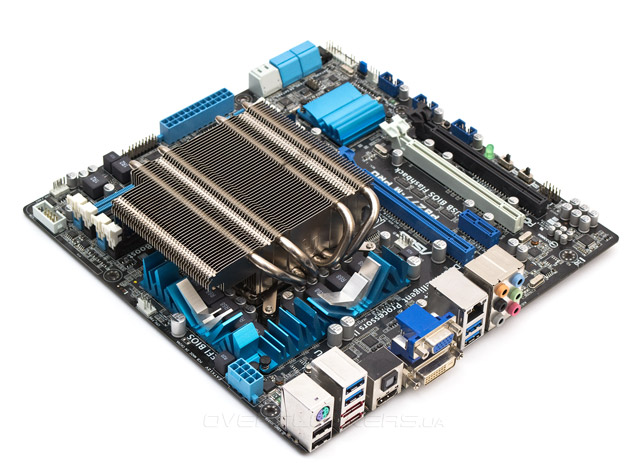

Как уже упоминалось выше, на платформе Intel со стандартно размещенным процессорным разъемом есть четыре варианта ориентации кулера. В первом варианте, когда концы тепловых трубок направлены вверх, Gabriel ничему не мешает.

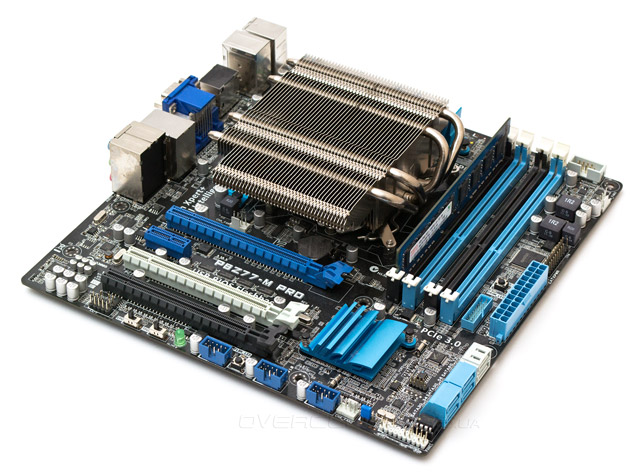

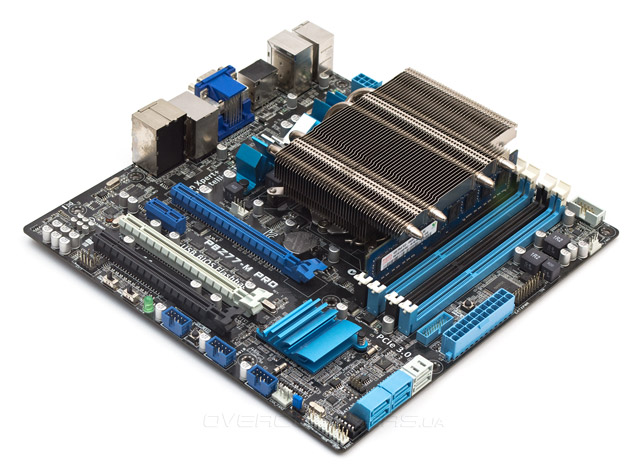

Второй вариант — тепловыми трубками вправо приводит к нависанию тела радиатора над оперативной памятью.

Оба слота оказываются накрытыми, извлечь или установить туда память можно лишь демонтировав радиатор. Максимально допустимая высота планок памяти в первом и втором слоте — 30 мм.

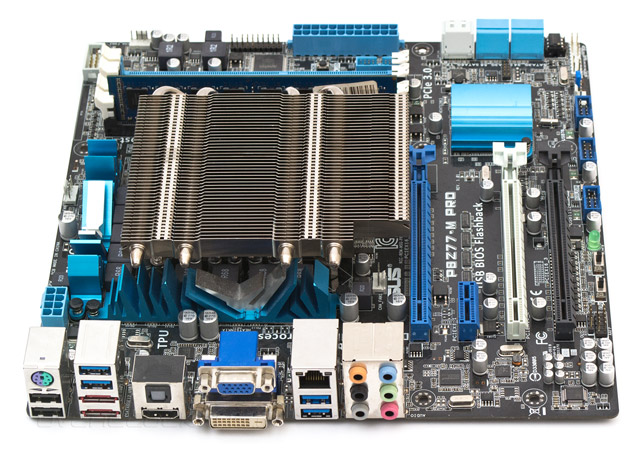

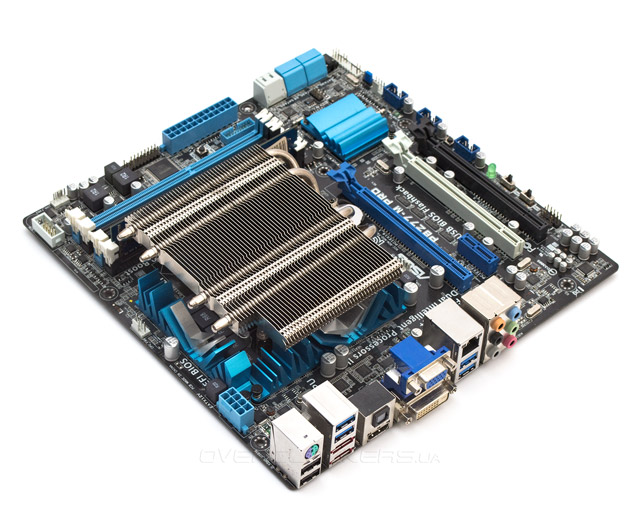

Третий вариант ориентации — трубками влево. В целом кулер так тоже можно установить.

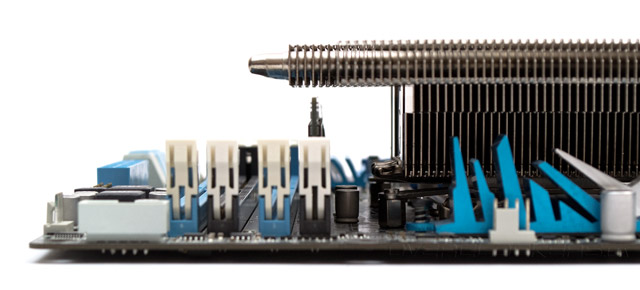

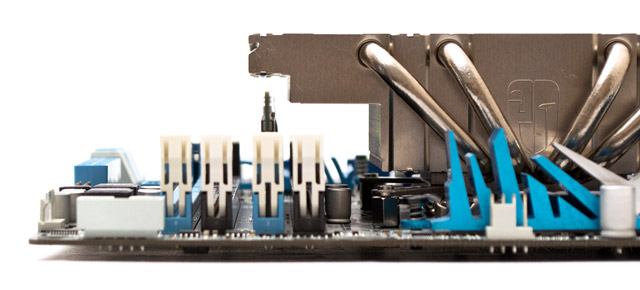

Но первый слот расширения окажется в опасной близости от радиатора. Далеко не всякий видеоадаптер туда поместится.

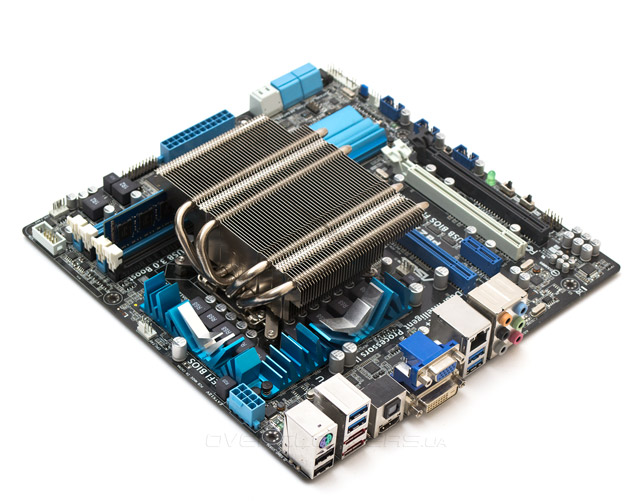

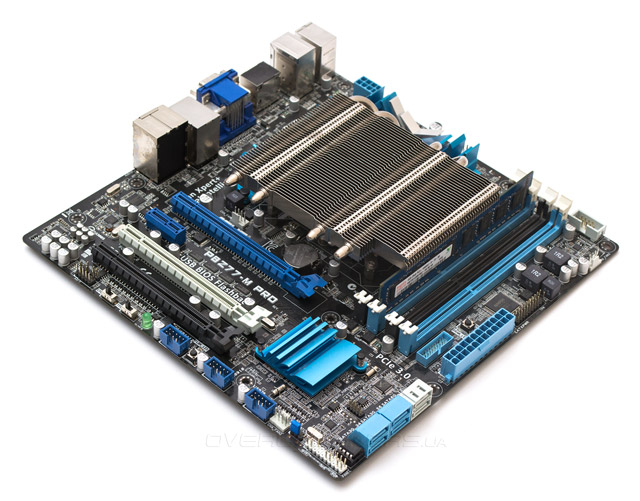

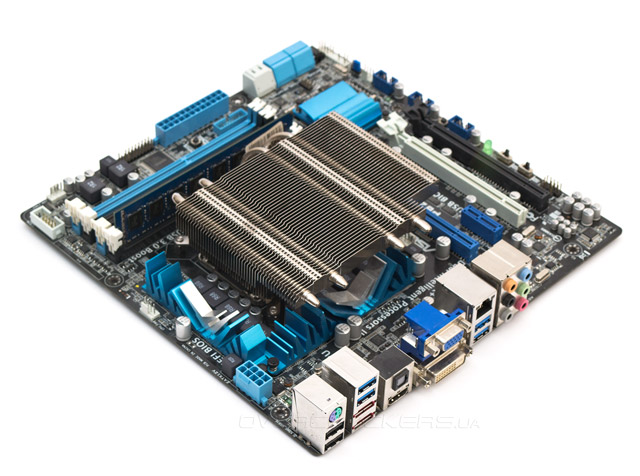

Четвертый вариант — поворот концов тепловых трубок вниз. Самый плохой вариант установки, особенно в вертикальном корпусе, где тепло будет циркулировать по тепловым каналам неправильно. Получаем сразу два конфликта.

В первый слот памяти становятся только низкопрофильные планки, во втором ограничение по высоте — 30 мм (стандартные планки памяти).

Первый слот расширения закрыт радиатором.

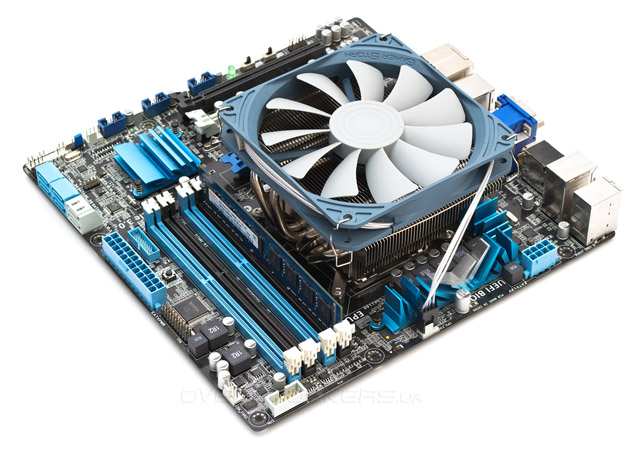

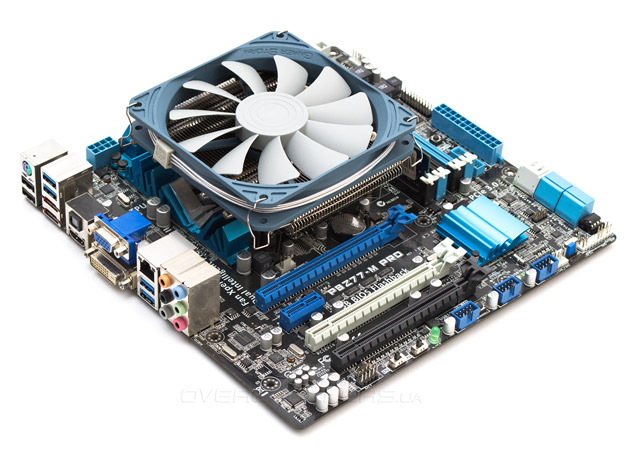

Вентилятор можно закрепить на радиаторе как до, так и после установки. Длинный шнур питания лучше всего обмотать вокруг рамки, пропустив под металлическими крепежными скобами.

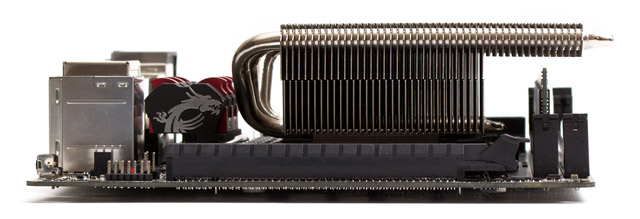

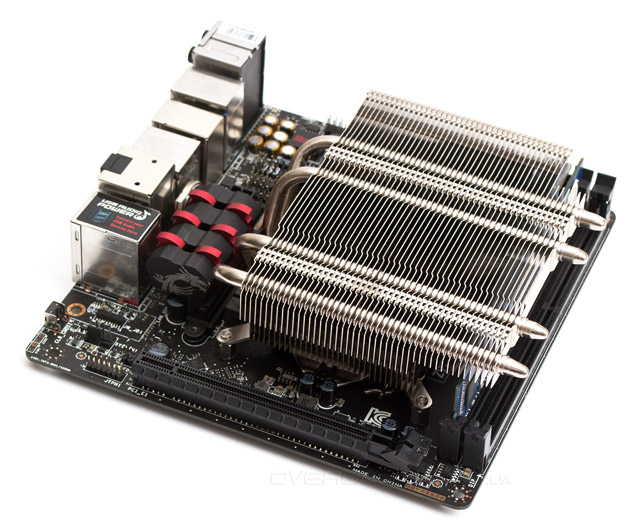

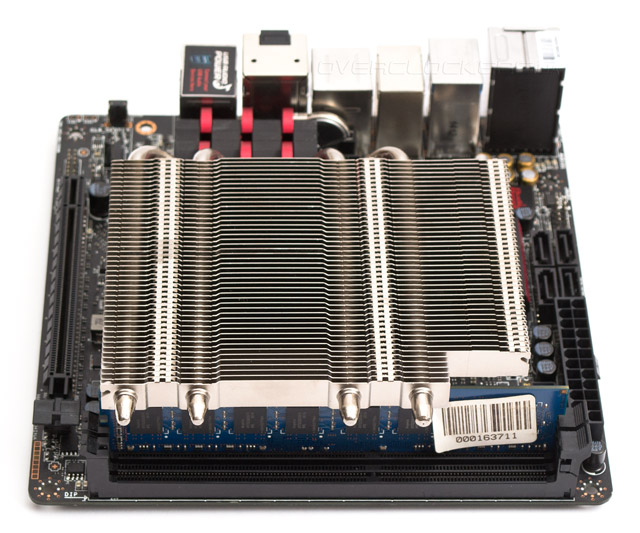

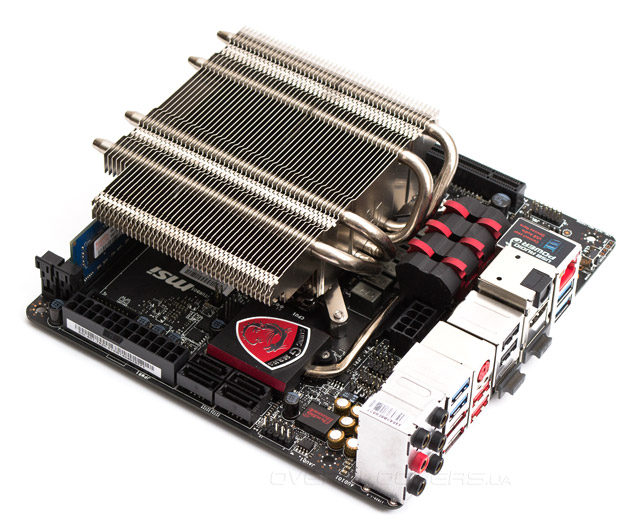

Теперь опробуем Deepcool Gabriel на материнской плате типа Mini-ITX, которая имеет еще больше шансов, чем MicroATX, попасть в маленький корпус. Для примерки была выбрана плата MSI Z97I Gaming AC со смещенным вниз по стандарту Intel процессорным разъемом. Кулер на нее удалось установить только в одном положении — концами тепловых трубок вправо. В остальных вариантах он или упирался во что-то, или перекрывал слот PCI-E.

Оперативная память оказалась накрыта радиатором. Максимальная высота планок здесь — 30 мм. Концы тепловых трубок незначительно выступают за габариты платы.

Слот PCI-E находится от радиатора на безопасном расстоянии и полностью открыт.

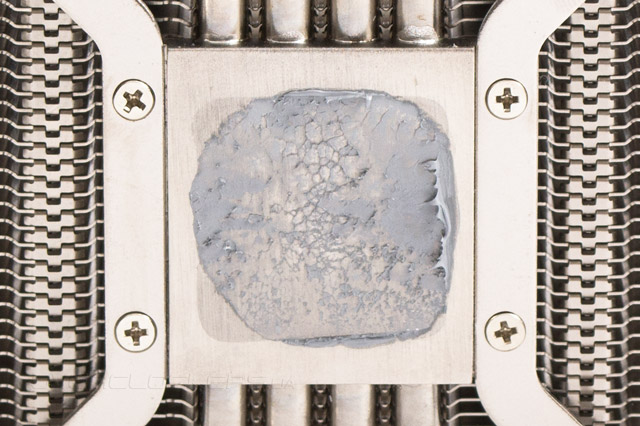

Отпечаток термоинтерфейса говорит о хорошем прижиме кулера к процессору и достаточно ровном основании радиатора. Будь в комплекте усилительная пластина — прижим стал бы еще сильнее, но возникла бы и проблема совместимости с компонентами на обратной стороне материнской платы.

Технические характеристики

Тестовый стенд

• процессор: Intel Core i7-2600K (3,4@4,0 ГГц, 1,200 В);
• материнская плата: ASUS P8Z77-M Pro (Intel Z77);
• память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
• твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
• блок питания: be quiet! Dark Power Pro 10 (550 Вт);
• контроллер вентиляторов: Zalman PWM Mate;
• термопаста: Noctua NT-H1.

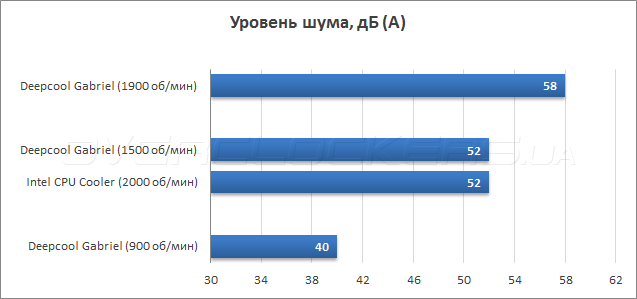

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 35 дБ (А).

Результаты тестирования

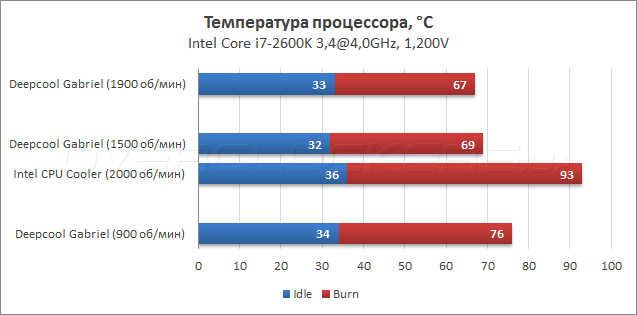

Сравнение эффективности кулеров производилось по соотношению температуры к создаваемому уровню шума. Я попытался подобрать скорости, на которых испытуемые шумят одинаково. В данном случае кулер Intel продемонстрировал на предельных оборотах 52 дБ (А), что в целом не так и плохо. Gabriel достигает этого порога уже при 1500 об/мин, ведь родной вентилятор Deepcool после установки на радиатор шумит гораздо больше, выдавая на максимуме 58 дБ (А). Зато из корпуса его не будет слышно уже при 900 об/мин.

Затем был составлен график температур для каждого уровня шума.

И тут нам наглядно удалось убедиться в том, зачем нужна замена стокового охладителя. При одинаковом уровне шума эффективность Gabriel выше на 24 градуса на процессоре со средним уровнем разгона. К этому стоит добавить еще и улучшенный обдув компонентов материнской платы за счет более крупного вентилятора. И то, что стандартный кулер от Intel балансировал на грани троттлинга из-за перегрева, даже находясь в условиях открытого стенда. А Gabriel удерживает нормальную температуру даже при условно бесшумных оборотах вентилятора. Однако увеличение скорости его крыльчатки до максимума не приносит ощутимого выигрыша в температуре — разница между шумными 1900 об/мин и терпимыми 1500 об/мин составила всего два градуса.

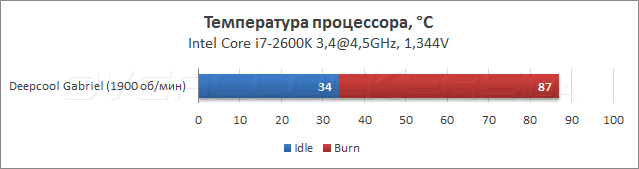

Опробовав Gabriel на сильно разогнанном процессоре, я пришел к выводу, что здесь он справляется уже не так хорошо. Не зря для кулера установлено ограничение в 100 ватт на максимально возможный уровень рассеивания тепла. Для справки — Intel Core i7-2600K при таком напряжении выделяет около 120 ватт тепла.

Выводы

Deepcool Gabriel — это хороший низкопрофильный кулер, подходящий для маленьких и тесных систем, и способный сравнительно тихо охлаждать средние по мощности и степени разгона процессора. Из положительных качеств отмечу высокую совместимость с материнскими платами форм-фактора Mini-ITX на платформе Intel, симпатичный внешний вид, стандартный заменяемый вентилятор и простой процесс установки. Из недостатков — разве что наличие характерных ШИМ-призвуков в двигателе вентилятора, к счастью различимых лишь с близкой дистанции. Учитывая его рыночную стоимость относительно ближайших конкурентов, Gabriel станет отличной заменой для стокового кулера при условии, что габариты корпуса не позволяют установить крупный башенный радиатор.

Источник

10 лучших вентиляторов для компьютера

Даже в простейшей сборке «офисного» уровня как минимум один вентилятор на процессорном кулере уже используется, и не всегда (особенно, если кулер дешевый) он устраивает, даже будучи новым. Из-за недостатка статического давления и производительности на малых оборотах его приходится выкручивать на полные обороты, если регулировка вообще заложена в конструкцию, и в результате даже без нагрузки шум от компьютера начинает давить на слух. Когда же дешевый втулочный подшипник износится, к повышенному шуму добавится еще и вибрация. Если говорить о более серьезных системах, где и от процессора, и от видеокарты нужно отводить изрядное тепло, то здесь уже приходится собирать серьезную систему продувки корпуса, используя и втяжные, и вытяжные вентиляторы. Тут к их шумности требования станут еще выше. Наконец, старый вентилятор в блоке питания тоже может начать грохотать и завывать под нагрузкой, и ему тоже надо будет искать замену…

Итак – какие по-настоящему надежные, эффективные и тихие компьютерные вентиляторы есть в наших магазинах, чтобы, как говориться, «поставить и забыть»? Учитывая ограничения объема статьи, мы не будем по отдельности рассматривать разные типоразмеры вентиляторов – как показывает практика, в пределах одной серии если уж хороша «стодвадцатка», то понравятся и «восьмидесятки», и «стосороковки». Возьмем как самый популярный размер 120 мм – под него рассчитано и большинство корпусов, и распространенные башенные кулеры, и радиаторы СВО.

Рейтинг лучших вентиляторов для компьютера

Категория	Место	Наименование	Рейтинг	Цена
Лучшие корпусные вентиляторы для ПК	1	Noctua NF-S12A PWM	10 / 10	1 560
	2	Noctua NF-S12B redux-1200	9.9 / 10	962
	3	be quiet! Pure Wings 2 (BL046)	9.4 / 10	650
	4	NOISEBLOCKER eLoop B12-PS	9.3 / 10	2 060
	5	Thermaltake Pure 12	9.0 / 10	363
Лучшие вентиляторы для радиаторов	1	Noctua NF-A12x25 PWM	9.9 / 10	2 179
	2	be quiet! SilentWings 3 (BL066)	9.6 / 10	1 650
	3	Deepcool TF120 (Red)	9.0 / 10	850
Лучшие по производительности вентиляторы для компьютеров	1	Noctua NF-F12 industrialPPC-3000 PWM	9.8 / 10	1 850
	2	NANOXIA Special N.N.V. Fan 120 – 2000	9.3 / 10	1 370

Лучшие корпусные вентиляторы для ПК

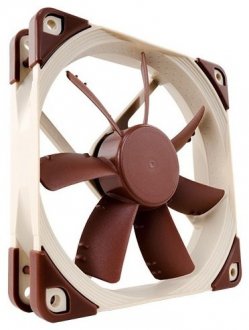

Noctua NF-S12A PWM

Производитель особо упирает на то, что, в отличие от предыдущих серий корпусных вентиляторов, у которых низкий уровень шума и высокая производительность обратной стороной медали имели неспособность создавать хоть какое-то статическое давление, здесь срыв потока возникает позже. Не настолько, чтобы ставить эти вентиляторы на процессорные кулеры или тем более плотные радиаторы «водянки», но и корпусному вентилятору это может быть полезно – например, если непосредственно за «вдувом» в конкретном корпусе установлены корзины накопителей с перфорированной стенкой, которая тоже неизбежно создаст сопротивление.

Вентилятор поставляется в традиционной для Noctua коробочке-книжке с точно так же традиционной комплектацией: удлинитель, раздвоитель, понижающий максимальные обороты адаптер, установочный комплект силиконовых гвоздей и саморезов, в отличие от «бедных» серий Redux.

• Бесшумность при высокой производительности
• Эталонная надежность (как при вертикальной, так и при горизонтальной установке)
• Богатая комплектация
• Низкое энергопотребление (два таких вентилятора можно спокойно через комплектный раздвоитель подключать к одному PWM-выходу материнской платы)

• Необходимость в PWM-сигнале (вентиляторы придется «вешать» на 4-pin разъем материнской платы)

Noctua NF-S12B redux-1200

Заменяя старые линейки вентиляторов новыми «урезанными» Redux-сериями, Noctua ударились в крайности: конечно, отсутствие переплаты за красивую упаковку и комплектные переходники, которые не всегда и нужны – это хорошо, но ведь из комплектации убрали даже антивибрационные вставки по углам. Впрочем, уровень вибраций у вентилятора сам по себе очень низкий, так что это не особо страшно. А вот те, кто считал старые коричнево-бежевые вентиляторы Noctua скучными по дизайну, теперь возьмут свои слова обратно: новые ЕЩЕ скучнее!

Зато качество здесь именно то, что и ждешь от Noctua – вентилятор, абсолютно бесполезный на радиаторах, именно как корпусной идеален, обеспечивая поток в 59.21 CFM всего на 1200 об/мин. Стоит ли говорить, что этот вентилятор бесшумен даже без использования реобасов?

• Проверенный подшипник SSO (но не SSO2 – и тут «урезали»)
• Хороший воздушный поток

• Непривычно минималистичная комплектация

be quiet! Pure Wings 2 (BL046)

Тут уж само название обязывает: назвался «Будь тихим!», так и будь им. И в этом плане корпусник Pure Wings 2 действительно станет достойным выбором – он, раскручиваясь до 1500 об/мин, выдает до 51.4 CFM, при этом оставаясь практически неслышным. Конечно, может показаться, что производительность не так и велика для «стодвадцатки», но более производительные модели часто уже приходится «душить» реобасом, снижая обороты – здесь же можно прямо подключить вентилятор к 3-pin разъему материнской платы, не беспокоясь о повышенном шуме.

Комплектация минимальна – сам вентилятор и набор винтов. Жаль, что нет ни силиконовых «гвоздей», ни переходника на молекс – они бы не были лишними. Зато цена вполне привлекательна, и, пусть здесь даже не топовый «магнитный» подшипник, а обычный гидродинамический, заявленный ресурс в 80 тысяч часов и трехлетняя гарантия вполне неплохи.

• Хорошее сочетание цена-качество
• Минимальный уровень шума

• be quiet! Pure Wings 2 (BL039) — диаметр 120 мм, PWM
• be quiet! Pure Wings 2 (BL040) — диаметр 140 мм, PWM
• be quiet! Pure Wings 2 High-Speed (BL083) — диаметр 120 мм, PWM, до 1600 об/мин
• и др.

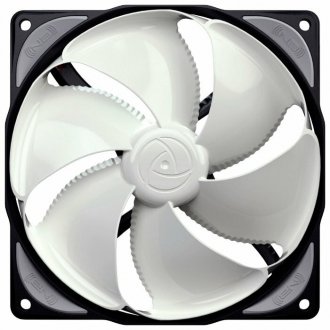

NOISEBLOCKER eLoop B12-PS

А вот при работе «на выдув» он свои возможности раскроет хорошо: минимальные вибрации, еле слышный шум, высокий ресурс благодаря «магнитному» подшипнику (аналог SSO/SSO2 от Noctua), возможность работы в горизонтальном положении в корпусах с верхним выдувом и блоках питания. Гарантия производителя – 6 лет при заявленном ресурсе не менее 140 тысяч часов работы (хм, а ведь у Noctua – те же 6 лет, но 150 тысяч часов…).

• Надежность
• Богатая комплектация (не только набор кабелей и «силиконок», но и винты с фасонными гайками вместо привычных саморезов – кстати, как раз при установке на выдув они и пригодятся, что намекает)

• Неоправданно высокая цена
• Чувствительность к наличию сопротивления на входе и выходе

Thermaltake Pure 12

Собран он неплохо, вибрациями не досаждает, а оплетка на проводе – приятный бонус от производителя, в этом ценовом диапазоне решение не такое частое. Однако стоит учесть, что подшипник здесь – обычная втулка, и заявленный ресурс у него – только 30 тысяч часов. Хотя, с другой стороны, здесь можно и обновлять смазку время от времени, в отличие от более сложных систем, обычно сделанных неразборными.

• Неплохое качество при доступной цене
• Есть в комплекте переходник на Molex

• Втулочный подшипник
• Средняя производительность

Лучшие вентиляторы для радиаторов

Noctua NF-A12x25 PWM

«Старичок» Noctua NF-F12 в свое время заслужил репутацию эталонного – тихий, надежный и хорошо продувающий радиаторы, он мог успеть пережить пару апгрейдов и продолжить работать дальше. Разве что фирменная расцветка кому-то не нравилась, но австрийцы давали своим покупателям именно результат, а не разноцветные подсветки или хитрость форм.

Но в дополнение к NF-F12, так и не ушедшему на покой, на конвейере пришла модель NF-A12x25. Сохранив и знакомую всем цветовую схему, и отличную комплектацию в фирменной коробке-книжке, этот вентилятор смог стать еще лучше. Увеличенное число лопастей, возросшие рабочие обороты, сниженные зазоры между лопастями и рамкой позволили вентилятору обеспечивать и больший воздушный поток, и большее давление, чем у предыдущей модели, при этом вентилятор сохранил фирменную бесшумность: только на максимальных оборотах слышен небольшой шорох, и то, если открыть корпус. Даже комплектация стала богаче – помимо уже привычных антивибрационных уголков, есть и цельная прокладка из того же материала для монтажа на радиаторы СВО.

Подшипник же – уже прекрасно известный SSO2 с магнитным самоцентрированием, который спокойно перекрывает гарантийные 150 тысяч часов непрерывной работы.

• Эталонное качество изготовления
• Отличная комплектация
• Эффективность даже на плотных радиаторах СВО

• Значительно возросшая цена

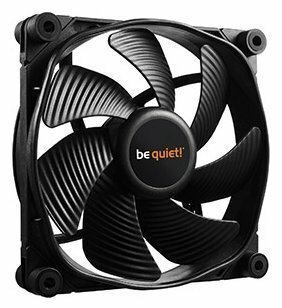

be quiet! SilentWings 3 (BL066)

Используя гидродинамический подшипник, производитель не скромничает в заявленном ресурсе – он утверждает, что вентилятор проработает 300000 часов, вдвое больше, чем указывает Noctua. Но при этом гарантийный срок, наоборот, вдвое меньше – 3 года против 6. Ну, а поскольку три года – это всего 26 с небольшим тысяч часов даже при беспрерывной работе…

Справедливости ради, в сравнении с предыдущим поколением Silent Wings вентилятор сделал приличный шаг вперед. Silent Wings 2 были интереснее как корпусные, с трехпиновым разъемом: в версиях с PWM сам контроллер был прилично шумным, издавая свист и треск (особенно с некоторыми реобасами, работающими с нестандартной частотой ШИМ). Silent Wings 3 же не только улучшил аэродинамику, но и получил гораздо более качественный контроллер – именно поэтому мы включили «тройку» именно в рейтинг вентиляторов для радиаторов, взяв модификацию с регулируемой частотой вращения.

• Отличное гашение вибраций самим креплением
• Хорошая производительность при очень низком уровне шума
• Потенциально очень высокий ресурс (жаль, что гарантия «по годам» в переводе в часы на порядок меньше)

• be quiet! SilentWings 3 (BL066) — диаметр 120 мм
• be quiet! SilentWings 3 (BL071) — диаметр 140 мм, PWM, до 1600 об/мин
• be quiet! SilentWings 3 (BL070) — диаметр 120 мм, PWM, до 2200 об/мин
• и др.

Deepcool TF120 (Red)

Deepcool? Действительно? Да, дешевые серии компьютерных вентиляторов от этой компании действительно способны вызвать презрительную мину – или не дуют, как XFan 120 без подсветки, или дуют, но вибрируют и воют, как те же XFan, но с подсветкой.

Однако в серии Gamer Storm вентиляторы у Deepcool действительно стали интереснее – съемная (для удобства чистки) крыльчатка лучше сбалансирована, ресурс у подшипника подрос (производитель заявляет о 100 тысячах часов, хотя трудно сказать, сколько в этом маркетинга, а сколько реалий), и, хоть вентилятор и шумноват на максимальных оборотах, в системах охлаждения его можно спокойно использовать и на средних, когда к шуму претензий нет. Радиаторы он продувает неплохо, так что приживется и на «водянке», и на башенном кулере. Ну и, раз уж в названии появилось слово «Gamer», то появилась и подсветка. К счастью, не настолько вырвиглазная, как в XFan.

• Приличное статическое давление на приемлемых по звуку оборотах
• Антивибрационные вставки по углам
• В комплекте есть удлинитель и переходник на Molex, если Вы захотите использовать вентилятор как корпусной

• Великоват уровень шума на оборотах, близких к максимальным

Лучшие по производительности вентиляторы для компьютеров

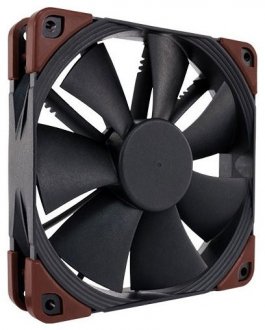

Noctua NF-F12 industrialPPC-3000 PWM

Уровень надежности же Noctua не только сохраняет, но и увеличивает – раз уж речь зашла об «индустриальной» серии, то к стандартной шестилетней гарантии и паспортному ресурсу 150 тысяч часов добавляется степень защищенности IP52 (впрочем, есть в этой серии и «хардкорные» вентиляторы с IP67 – им не страшна, например, даже протечка СВО). Ну и как ни крути, эти вентиляторы сейчас – самые мощные и надежные на массовом рынке, так что и тут Noctua продолжает собирать награду за наградой.

• Надежность
• Очень высокая производительность для этого типоразмера
• Наличие пылевлагозащиты по IP52 или IP67 в зависимости от исполнения

• Неизбежный шум и вибрации

• Noctua NF-F12 industrialPPC-2000 PWM — диаметр 120 мм, 450-2000 об/мин, PWM

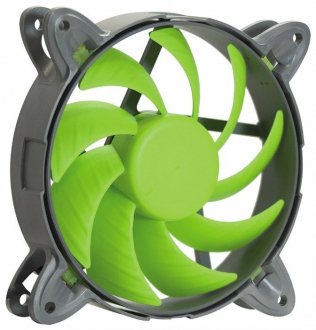

NANOXIA Special N.N.V. Fan 120 – 2000

Интересная особенность вентилятора – это его система виброразвязки: рамка у него двойная, ее наружная часть связана со внутренней через сайлентблоки. Тем самым удалось погасить вибрации гораздо эффективнее, чем при использовании силиконовых накладок или вставок в монолитной рамке.

• Высокая производительность при еще разумном шуме (мощнее в этом типоразмере только Corsair ML120 и «индустриальные» Noctua)
• Отличное гашение вибраций

• Заявленный ресурс – всего 50 тысяч часов

Как выбрать хороший вентилятор для компьютера?

Начнем с типа подшипника – он определяет и шумность, и ресурс вентилятора:

• Втулочные подшипники предельно дешевы, но и ресурсом не отличаются. К тому же повышенные зазоры приведут к появлению вибраций и шумов вплоть до неприличных.
• Гидродинамические подшипники – те же втулочные, но с более грамотной системой удержания смазки в зазоре (винтовая нарезка). Их уже не нужно регулярно смазывать, пытаясь продлить ресурс, и работают они и тише, и дольше.
• Подшипники с магнитным самоцентрированием, наподобие SSO/SSO2 от Noctua – это очередной этап развития «втулки», практически исключающий сухое трение. Как следствие, ресурс растет в разы, а шум снижается. Недаром вентиляторы с такими подшипниками наиболее ресурсны, кроме…
• Вентиляторов на шариковых подшипниках: они самые «неубиваемые», но и шумят сильнее.

Основной показатель эффективности вентилятора – его воздушный поток, измеряемый либо в кубических футах в минуту (CFM), либо в кубометрах в час. Сравнить эти величины просто: 1 CFM≈1,7 м3/ч. Но, если речь идет о вентиляторе, устанавливаемом на радиатор СВО или воздушный кулер, обязательно смотрите и на цифры максимального статического давления: вентилятор с низким давлением просто не сможет нормально продуть кулер.

Стандартное подключение компьютерного вентилятора – это или трехпиновый, или четырехпиновый разъем. У корпусных моделей обычно бывает и Molex (PATA) для прямого подключения к блоку питания. Разница здесь – в наличии у 4-pin отдельного провода для управления оборотами: если Ваша материнская плата не может управлять оборотами по напряжению, то остается использование только 4-pin моделей с ШИМ, трехпиновые будут постоянно крутиться на максимуме. При этом, если 4-pin вентилятор подключить к разъему 3-pin, он просто выйдет на максимальные обороты за счет внутренней подтяжки остающегося свободным входа управления к «плюсу».

И, естественно, не забывайте об уровне шума, причем учтите, что при установке на корпус плохо сбалансированные вентиляторы начинают шуметь гораздо сильнее. Частично это можно снизить, крепя вентиляторы через силиконовые гвозди, а не жестко на винты, но в любом случае тихий вентилятор обеспечит куда лучший комфорт, особенно ночью.

Источник

Сводное тестирование корпусных вентиляторов

При наличии большого желания и кошелька можно собрать неслабый компьютер с полностью пассивным охлаждением. Безвентиляторные блоки питания мощностью свыше 500 Вт, габаритные процессорные радиаторы и даже бесшумные среднепроизводительные видеокарты – все это в предостаточном количестве доступно на полках интернет-магазинов. Да и шум от перемещения головок и вращения пластин жесткого диска можно устранить, установив вместо него SSD. Но даже если мы соберем такую систему, то для удержания необходимой температуры внутри корпуса все же желательно установить хотя бы пару пропеллеров, которые создавали бы активную циркуляцию воздуха между передней и задней панелью. Таким образом вы не только защитите комплектующие от перегрева, но и продолжите срок их службы благодаря более щадящему температурному режиму.

Если активное перемещение воздуха требуется даже в маломощных бесшумных ПК, что же говорить о среднестатистическом компьютере современного пользователя с более производительными компонентами. Здесь количество применяемых вентиляторов значительно больше, и все они, как и все в нашем мире, не вечны и имеют свойство ломаться, со временем начинают гудеть, да и просто могут не удовлетворять нас по другим критериям. Поэтому в данном материале мы хотим не просто познакомить вас с различными пропеллерами, но также разобраться в отличиях между ними и определить модели, которые лучше всего подойдут в качестве корпусных охладителей или для работы в составе процессорных систем охлаждения, а также для применения в бесшумном ПК. Но начнем мы с краткого теоретического курса о том, на какие показатели следует в первую очередь обратить внимание при выборе вентилятора.

Немного теории

Габаритные размеры или размеры крыльчатки

В современных компьютерах чаще всего можно встретить вентиляторы стандартных типоразмеров: 140, 120, 92 и 80 мм. Решения большего диаметра позволяют получить более высокую эффективность при меньшем уровне шума, но их установка не всегда возможна, особенно когда идет речь о компактных корпусах. Да и блоки питания, и процессорные охладители чаще всего рассчитаны на применение вертушек определенного типоразмера. А вот места для установки корпусных вентиляторов часто предполагают применение решений с разным размером крыльчатки. В таком случае мы советуем обратить внимание на модели с как можно большим диаметром, но, безусловно, не следует забывать и о других важных параметрах. Кстати, некоторые модели 140-мм вентиляторов (например, Fractal Design Venturi HP-14 PWM) предполагают возможность установки и на 120-мм посадочные места.

Тип применяемого подшипника и его ресурс

В основе большинства доступных вентиляторов лежит подшипник скольжения или втулка (sleeve bearing). Часто на его применение указывает буква «S» в названии вертушки. Его конструкция предельно проста: вал, к которому крепится крыльчатка вентилятора, скользит по поверхности неподвижной втулки, а в качестве смазки между ними используется антифрикционный материал. Решения на основе подшипника скольжения имеют сравнительно небольшой ресурс, что касается как времени работы в целом, так и быстрого увеличения уровня создаваемого шума по мере износа. Также нежелательно установка таких моделей в местах с повышенным уровнем нагрева, например, в блоках питания.

Улучшенной версией такой конструкции является подшипник скольжения с нарезкой (rifle bearing). Для циркуляции смазывающей жидкости на втулке имеются специальные желобки, а ось подшипника отличается винтовой нарезкой. Использование данной конструкции позволило повысить ресурс работы вентилятора и снизить уровень шума. При этом она остается достаточно доступной для применения в решениях начального уровня.

Гидродинамический подшипник (FDB) также является развитием подшипника скольжения. Однако его конструкция предполагает вращение оси в смазывающей жидкости, что обеспечивает очень тихую и длительную работу вентилятора. Развитием данного вида подшипника является SSO-Bearing (self-stabilising oil-pressure bearing), то есть самостабилизирующийся масляный подшипник, применяемый во всех современных вентиляторах Noctua. Его особенность заключается в установке дополнительного магнита, который центрирует и стабилизирует ось ротора. Похожие усовершенствования можно встретить и у других производителей вентиляторов.

Модели на основе подшипников качения (ball bearing) являются долговечными и наиболее предпочтительными для работы в местах с повышенным уровнем нагрева. В их основе используются тела качения (шарики или ролики), размещенные между внешним и внутренним кольцами. Из-за необходимости создания точных механических деталей их изготовление является недешевым, что влияет и на конечную стоимость основанных на данных подшипниках вентиляторов.

Наиболее долговечными являются пропеллеры, в основе которых используются шарикоподшипники или гидродинамические решения, а подшипники скольжения традиционно остаются наименее надежными. В целом о том, насколько долго прослужит вентилятор, должен был бы говорить показатель времени наработки на отказ, составляющий от нескольких десятков тысяч до нескольких сотен тысяч часов. Но производители по-разному могут определять данный показатель, поэтому мы советуем обратить внимание на тип используемого подшипника и гарантийный срок, в течение которого производитель обещает заботиться о работоспособности вентилятора.

Главные технические показатели

Скорость вращения вентилятора измеряется в оборотах в минуту (об/мин, RPM − revolutions per minute). Именно на этот показатель покупатели чаще всего обращают внимание в первую очередь, поскольку он влияет и на эффективность, и на акустический комфорт, имея прямую зависимость от входного напряжения на вентиляторе. Применение четырехконтактного коннектора для подачи питания говорит о наличии ШИМ-регулировки (PWM) скорости вращения лопастей, то есть данный параметр можно изменять программно.

Скорость перемещения воздушного потока обычно указывается в кубических футах в минуту (CFM) или кубических метрах в час (м 3 /ч). При этом 1 CFM ≈ 1,7 м 3 /ч. Данный показатель информирует нас о том, какой объем воздуха вентилятор может перемещать за определенное время при условии полного отсутствия сопротивления воздушному потоку, то есть при равном воздушном давлении с обеих сторон вентилятора. Данная величина особенно важна при выборе корпусного вентилятора.

Статическое давление воздушного потока измеряется в миллиметрах водяного столба и характеризует силу воздушного потока, которую может создавать вентилятор. Напомним, что давление вычисляется по формуле P=F/S. То есть давление является отношением силы воздушного потока к площади, на которую она действует. В спецификации указывается максимальное значение статического давления, которое создает вентилятор, когда он из-за сопротивления не может создавать воздушный поток. На данный параметр следует обращать внимание при выборе решения для охлаждения процессорного радиатора.

Кривая производительности представляет собой зависимость скорости воздушного потока от давления. Самая верхняя точка кривой соответствует значению максимального давления, которое и приводится в спецификации. Нижняя точка кривой, лежащая на горизонтальной оси, соответствует максимальной скорости перемещения воздушного потока вентилятором, когда ему не приходится создавать давление. В реальных условиях, а именно в корпусе, воздушный поток должен преодолевать некоторое сопротивление. Каждый корпус имеет свою степень сопротивления, и чем оно больше, тем под большим углом к плоскости будет размещена прямая. Точка ее пересечения с кривой является рабочей точкой вентилятора в нашей условной системе.

Итак, теоретическая часть в общих чертах описана, поэтому самое время перейти к практическому знакомству. Начнем его со 140-мм моделей, дальше рассмотрим более компактные 120- и 92-мм решения, протестируем их на двух стендах и расскажем, что мы думаем по поводу каждого из них. Некоторые приведенные в сравнении модели мы уже тестировали ранее, поэтому в данном материале мы ограничимся их кратким описанием и ссылкой на более подробный обзор.
