Что такое прецизионный кондиционер: классификация, устройство и принцип работы агрегатов

Самое актуальное в мире вентиляции и кондиционирования: Поможем разобраться в каких случаях лучше использовать прецизионные кондиционеры. Какие особенности нужно учесть и в каких сфера применяютЧто такое прецизионный кондиционер? – читайте на сайте Приоритет.

Где применяется прецизионные кондиционеры?

Кондиционеры подобного типа чаще всего используются в помещениях с электронной и точной аппаратурой:

• дата-центрах, серверных и компьютерных комнатах

Важная функция, которую они выполняют – обеспечение сохранности оборудования в рабочем состоянии. Так как повышенная температура помещения влияет на долговечность техники, и приводит к скоротечным поломкам.

В то время как основная проблема поддержания климата, в которой нуждается серверный кабинет – это возможность смешивания воздушных масс, устройства этого вида становятся наиболее оптимальными для применения.

Подобное оборудование имеет долгий срок службы и способно уменьшить затраты на свою эксплуатацию благодаря фильтрам воздухоочистки.

Что такое прецизионный кондиционер

Все процессы, связанные с таким жестким регламентированием микроклимата, могут быть осуществлены только с помощью системы прецизионного кондиционирования.

Промышленный прецизионный кондиционер – это устройство, приспособленное на постоянное выдерживание в нужных параметрах влажности, температуры и движения воздушного потока.

Назначение

Кондиционер (по англ. «precision» – безошибочность, подлинность) предназначен для создания и выдерживания необходимых атмосферных условий в зданиях, к которым представлены увеличенные запросы по температурному режиму, влажности и движению воздуха.

Методы прецизионного кондиционирования предназначены в таких областях деятельности:

Справочные информационные центры (помещения для серверов, компьютеров, сервисы переработки данных);
Отрасли (космонавтика и электроника, комнаты организации производства различных сфер деятельности);
Телевидение и радио (АТС, телекоммуникационные центры);
Культура и наука (мировые библиотеки, лаборатории для исследований, музеи);
Медицина (операционные палаты, ожоговые центры, центры для диагностик);

Необходимо выделить, что прецизионное кондиционирование надежное и безотказное в работе, если стоимость отвечает предъявленным к ним требованиям.

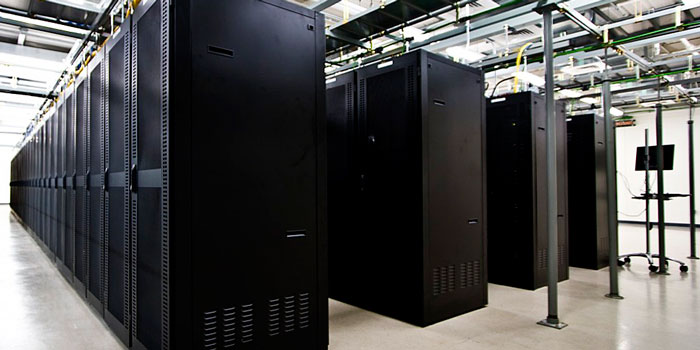

Кондиционирование серверного помещения WindSun

Прецизионный кондиционер, что это такое?

С английского слово прецизионный (precision) переводится как «точность», «аккуратность». Это характеризует основные требования к такому климатическому оборудованию. Прецизионные кондиционеры могут:

Работать в режиме 24/365 на протяжении 10 и более лет;
Охлаждать помещения с отклонениями от заданной температуры порядка 0,5-1 градуса;
Работать в диапазоне температур от -50 до +50 °С;
Возможность забора холодного воздуха из окружающей среды для повышения энергоэффективности (Free Cooling);
Фильтрация воздуха.

Кроме обычных задач, прецизионные кондиционеры могут выполнять такие функции:

Поддержание заданной влажности в пределах 2-3% от заданной;
Обогревать помещение и поддерживать температуру с отклонением от нормы не более 1 градуса;
Обеспечивать вентиляцию с притоком воздуха;
Возможность интеграции с чиллером;
Система выдува воздуха;
Прямой подогрев воздуха.

Отличия прецизионной климатической техники от бытовой

Прецизионные кондиционеры имеют большую площадь испарителя и более высокий расход воздуха, чем бытовые, благодаря этому обеспечивается до 95% SHR. Коэффициент SHR означает, что 95% холода, произведенного компрессором, идет на понижение температуры воздуха (явная холодопроизводительность). На процесс конденсации влаги из воздуха (скрытая холодопроизводительность) затрачивается лишь 5%. Бытовые кондиционеры едва достигают значения SHR 70%.

Прецизионные устройства имеют более мощные вентиляторы и обеспечивают в охлаждаемом помещении большую кратность воздухообмена (до 10 раз больше чем бытовые) и создают достаточный напор (статическое давление) для раздачи воздуха в том числе через фальшпол к источникам теплоизбытков.

При снятии теплоизбытков от электронного оборудования слишком сухой воздух может стать причиной электростатических разрядов, что отрицательно повлияет на работоспособность электроники. Поскольку осушение воздуха при охлаждении – это неизбежный физический процесс, прецизионная климатическая техника имеет опции встраиваемых увлажнителей.

Площадь воздушных фильтров и степень очистки прецизионной техники выше, чем бытовой даже в стандартной комплектации (EU4). Опционально устанавливаются фильтры и более тонкой очистки для индивидуальных объектов с высокими требованиями к отсутствию пылевых частиц (производство электроники).

Круглогодичная работа, 24 часа в сутки с жизненным циклом не менее 10 лет, в то время как бытовые кондиционеры используются в среднем 8 часов в сутки и только в летний период.

Прецизионные кондиционеры имеют фукцию свободного охлаждения (в зависимости от типа и исполнения), позволяющую экономить электроэнергию на выработку холода при низких наружных температурах.

С водяным охлаждением

Прецизионные кондиционеры, в которых для охлаждения применяется вода, не оснащены тепловым насосом. Нагрев помещений осуществляется благодаря интегрированным в эти модели электрическим нагревателям.

Этот вид прецизионных кондиционеров обладает самой простой конструкцией (представляет из себя моноблок) и имеет более низкую цену. К тому же, его монтаж не доставит неудобств – его возможно осуществить в любой части помещения, куда можно подвести воду. В качестве основного достоинства прецизионных кондиционеров с водяным охлаждением можно назвать независимость его работы от погодных условий снаружи здания.

Принцип работы прецизионного кондиционера

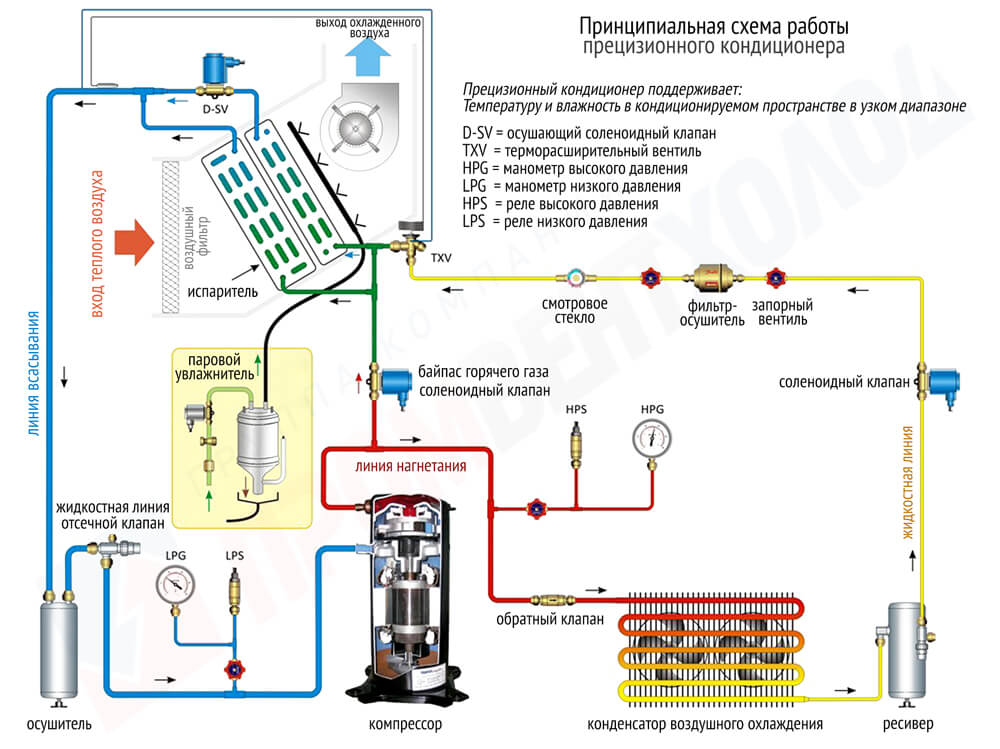

Схема работы прецизионного кондиционера

Несмотря на то, что классический вид шкафного устройства способно обеспечить только охлаждение, прецизионные кондиционеры имеют несколько принципов работы, которые реализованы в зависимости от вида охладительной системы и числа контуров.

Устройства с воздушной охладительной системой выделяется от остальных схемой холодильного цикла, которая напоминает работу стандартной сплит-системы . В результате давления фреон сжимается и проникает в конденсатор. Там это вещество превращается в жидкость и проходит через терморегулирующий вентиль, где происходит сбавление его температуры. При проникновении в испаритель, фреон снова превращается в газообразную массу и возвращается в компрессор. Таким образом, воздух охлаждается, когда проникает в испаритель, а затем наружу. Нагревшийся конденсатор охлаждается вентилятором.

В отличии от сплит-систем эти устройства имеют больше вариаций направления воздушных потоков.

Источник

Прецизионный кондиционер

В настоящее время прецизионные кондиционеры стали востребованы в помещениях, где необходимо постоянное создание и выдерживание нужного микроклимата для электронной аппаратуры, при этом с маленькой погрешностью.

Отклонение от нормативов в большинстве помещений разрешается по температуре на 1˚, а по влажности на 2% – вот что такое прецизионное кондиционирование.

Серверные залы, центры обработки данных, химические лаборатории, операционные палаты – это неполный перечень помещений, где крайне необходима установка такого оборудования.

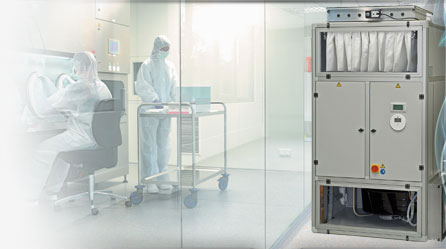

Прецизионные инверторные кондиционеры

Что такое прецизионный кондиционер

Назначение

Методы прецизионного кондиционирования предназначены в таких областях деятельности:

Справочные информационные центры (помещения для серверов, компьютеров, сервисы переработки данных);
Отрасли (космонавтика и электроника, комнаты организации производства различных сфер деятельности);
Телевидение и радио (АТС, телекоммуникационные центры);
Культура и наука (мировые библиотеки, лаборатории для исследований, музеи);
Медицина (операционные палаты, ожоговые центры, центры для диагностик);

Кондиционирование серверного помещения WindSun

Прецизионные системы кондиционирования воздуха условно подразделяются на несколько категорий, в зависимости от:

Числа схем работы прецизионного кондиционирования.

а) На потолках (с мощностью 4-15 кВт) размещаются в помещениях с маленькой площадью;

б) Шкафной. Применяется в больших помещениях (с мощностью до 100кВт). Наружный модуль в виде отдельного конденсатора;

в) Прецизионный кондиционер – моноблок (с мощностью около 20 кВт). В нем два испарителя и компрессор находятся в одном корпусе.

Охлаждения теплообменника.

а) Воздушное. Работает по принципу сплит-системы, состоящей из двух блоков: наружного устройства (компрессора с конденсатором в одном корпусе) и внутреннего испарителя;

б) Водяное. Сочетание модуля с холодильной установкой (чиллером), когда понижение температуры происходит из-за жидкостного охладителя;

К тому же, в зависимости от вида области выдерживания температурного диапазона и количества контуров в исходном состоянии, климатические системы отличаются по функционированию.

Прецизионные кондиционеры шкафного типа

Принципы работы

Кондиционеры прецизионного типа поглощают прохладный воздух снаружи, затем он обрабатывается в приточной среде, после чего выходит в помещение с заданной температурой, влажностью и скоростью движения воздуха.

В результате такие прецизионные кондиционеры являются своеобразным гибридом атмосферной установки и вентиляционной системы комнаты. В зависимости от вида охлаждения и числа контуров выделяют несколько принципов работы прецизионных установок.

Устройства с воздушным блоком охлаждением обозначены более традиционной схемой охлаждающего цикла, аналогичного с работой сплит-системы. Фреон под напором уменьшается в компрессоре и переходит в конденсатор уже в жидком состоянии.

Затем он двигается через терморегулирующий вентиль в испаритель, где снова переходит в газообразное состояние и попадает опять в компрессор. В связи с этим воздух охлаждается при движении через испаритель и выходит наружу.

Прецизионный кондиционер с выносным воздушным конденсатором

Этот вид работы установок почти не отличается от функционирования изделия с кулером. Только лишь охлаждение устройства получается не воздушное, а водяное.

Во внутреннем блоке размещается теплообменник, к которому снаружи для охлаждения подключен драйкулер с водяной помпой. Через испаритель передается теплый воздух и затем совершается сброс наружу благодаря встроенному вентилятору.

Если устройство с водяным охлаждением, то кондиционер, как правило, сочетается с чиллером (охлаждающей установкой)

Подача и забор воздуха

Воздушные массы, двигаясь сквозь теплообменник, в котором находится хладагент, остывают и поступают в помещение. Такие установки бывают двух типов: с нижней и верхней подачей воздуха.

Установка с поверхностной подачей.

Забор воздуха в такое устройство происходит из комнаты, из воздуховодов или через панель кондиционера. Подача воздуха совершается в свободное пространство потолка и, таким образом, идет воздухообмен, при этом данные установки имеют несложную систему и расширенный набор мощностей.

Кондиционер с нижней подачей.

Это устройство разрешает обрабатывать максимальные массы воздуха и чередовать их через пространство пола.

Уровень шума у этих кондиционеров снижается за счет компрессоров спирального типа, вентиляторов и форме лицевой поверхности испарителя.

Устройство для подачи воздуха и холодильные агрегаты находятся в разных местах кондиционера, что уменьшает уровень шума. Для движения воздушных масс используются вентиляторы с электронным и ступенчатым регулированием частоты вращения.

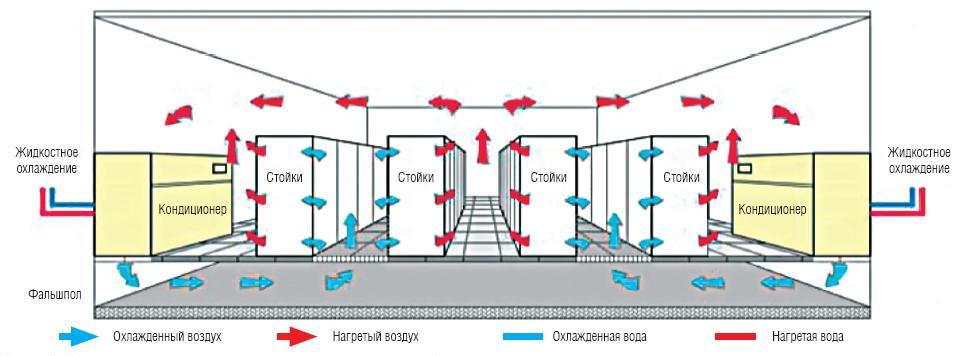

Схема охлаждения на уровне зала с применением фальшпола

Тип установки

Прецизионные кондиционеры подразделяются на инверторные и периодические. Задача инверторного устройства заключается в трансформации скорости оборотов электродвигателя за счет инвертирования постоянного в переменный ток необходимой частоты.

Периодические не инверторные кондиционеры предназначены поддерживать определенные параметры воздуха путем цикличного включения компрессора. Такие установки сложнее настроить, но зато и стоят дешевле.

Инверторные кондиционеры выдерживают устойчивую температуру, влажность и скорость воздушного потока, они дольше служат, так как износ деталей меньше, чем при циклическом включении двигателя.

Разновидности инверторных кондиционеров

Область применения

Используются прецизионные кондиционеры не только в больших центрах по обработке данных. Они также распространяются на информационные технологии, всевозможные вычислительные центры, пункты операторов мобильной и спутниковой связи.

А также центры провайдеров для оказания услуг интернета, различные теле — и радиовещательные станции и другие технологические производства, чувствительные к простою оборудования.

По востребованности этой аппаратуры одними из главных потребителей являются операторы мобильной связи, которые нередко эксплуатируют два типа помещений с необходимым производственным оборудованием. Это комнаты для основного коммутационного оборудования и базовых станций.

Монтаж

После окончания подготовительных работ и транспортировки оборудования на объект, начинается установка данного системного устройства.

Установка шкафного кондиционера такого типа состоит из ряда этапов:

Осуществление строительных мероприятий по прохождению узлов перехода коммуникаций через ограждения и стены, в том числе и через крышу;
Монтаж опорных конструкций (основание для размещения внешнего оборудования);
Установка внешнего оборудования;
Монтаж внутреннего оборудования;
Проведение магистрали холодильного контура;
Монтаж электрокоммуникаций;
Пуско-наладочные работы.

Для монтажа внешнего оборудования в рабочее состояние необходимо изготовить фундамент согласно СНиП. Конденсаторы допускается устанавливать как в вертикальном, так и в горизонтальном положении.

При монтаже внутреннего оборудования (испарительно-компрессорного блока), чаще всего используют опорные рамы, которые идут в комплекте с оборудованием.

Таким образом, базовое основание должно нести нагрузку от установленного оборудования, не передавая при этом вибрацию на пол. В то же время высота этой рамы должна соответствовать фальшполу в серверной комнате.

Внешнее оборудование, имеющее несколько блоков, устанавливается в одной плоскости, и по высоте регламентируется изготовителем.

После предварительной установки оборудования по заданным нормативам, его необходимо закрепить согласно «Руководству по креплению оборудования».

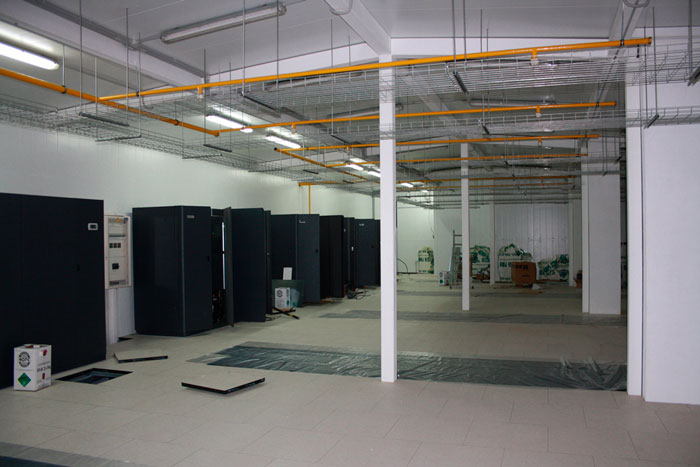

Монтаж прецизионного кондиционера

После запуска оборудования в эксплуатацию ему нужно делать регулярный профилактический осмотр. И лишь своевременное выполнение регламентного обслуживания прецизионных кондиционеров даст гарантию в успешной и бесперебойной работе данного оборудования.

Источник

Прецизионный кондиционер: что это такое, принцип работы

Прецизионный кондиционер: что это такое и с чем его едят? Чем это климатическое оборудование отличается от других видов? Почему он может быть не заменим?

В этой статье мы расскажем вам о разных видах прецизионных кондиционеров. Их отличиях и особенностях. Вы узнаете принцип работы, области применения, способы подключения.

Области применения

Прецизионные кондиционеры применяются в тех отраслях, где необходимо поддерживать точный температурный режим и влажность. Из-за специфики использования их также называют промышленными или серверными кондиционерами.

Обработка данных:

Серверные и ИТ-центры;
Аппаратные помещения;
Суперкомпьютеры;
Дата-центры.

Коммуникации:

АТС и аппаратные помещения;
Телекоммуникационные узлы;
Теле-, радио-, интернет-компании;

Медицина:

Лаборатории;
Ожоговые центры;
Диагностические центры.

Высокоточные производства:

Космическая область и микроэлектроника;
Фармакология и химическая отрасль (синтез);

Другие области:

Музеи, галереи и выставки;
Архивы и хранилища.

Прецизионный кондиционер, что это такое?

Работать в режиме 24/365 на протяжении 10 и более лет;
Охлаждать помещения с отклонениями от заданной температуры порядка 0,5-1 градуса;
Работать в диапазоне температур от -50 до +50 °С;
Возможность забора холодного воздуха из окружающей среды для повышения энергоэффективности (Free Cooling);
Фильтрация воздуха.

Кроме обычных задач, прецизионные кондиционеры могут выполнять такие функции:

Поддержание заданной влажности в пределах 2-3% от заданной;
Обогревать помещение и поддерживать температуру с отклонением от нормы не более 1 градуса;
Обеспечивать вентиляцию с притоком воздуха;
Возможность интеграции с чиллером;
Система выдува воздуха;
Прямой подогрев воздуха.

Типы прецизионных кондиционеров

Существуют одноконтурные и двухконтурные промышленные кондиционеры. Вторые отличаются высокой надежностью и производительностью. Но их стоимость выше обычных.

По исполнению прецизионный кондиционер может быть:

Моноблочным;
Потолочным;
Шкафным.

В моноблоке установлены все основные элементы (о ни читайте ниже). Обычно такие модели имеют небольшую мощность. Они предназначены для охлаждения или обогрева помещений малого объема. Чаще всего они монтируются снаружи здания.

Потолочные варианты устанавливаются под потолком. Забор горячего воздуха происходит в верхней части. Холодный воздух подается снизу. Преимущество таких моделей – равномерное кондиционирование помещений большой площади.

Шкафные прецизионные кондиционеры выглядят в виде большого блока (см. фото). В одном блоке могут быть собраны от одного до трех отдельных установок, работающих параллельно. Шкафные модели имеют наибольшую мощность. Некоторые промышленные кондиционеры, изготовленные по индивидуальному заказу, способны обеспечить более 100 кВт холода или тепла.

Открытый шкафный прецизионный кондиционер с тремя установками.

По принципу выдува воздуха прецизионное климатическое оборудование может быть:

С верхней подачей;
С нижней подачей;
С выдувом через воздуховоды.

Монтаж и установка

Моноблочные модели могут быть установлены как снаружи, так внутри помещения. Наружный монтаж усложняет обслуживание, но улучшает доступ воздуха. При установке внутри помещения, необходимо подводить воздуховоды. Но обслуживание моноблока производить проще.

Потолочные модели обычно устанавливают по центру охлаждаемого или обогреваемого помещения. Подвод и отвод воздуха происходит через систему вентиляции или отдельные каналы. Часто эти модели устанавливают в подвесном потолке.

Шкафные прецизионные кондиционеры обычно устанавливают в помещении, которое необходимо кондиционировать. Оптимальным решением для охлаждения таких помещений является установка фальшпола (см. рис.). В таком случае кондиционер забирает нагретый воздух в верхней части, охлаждает его и подает под фальшпол. Оттуда он через вентиляционные решетки расходится по всему помещению.

Установка прецизионных кондиционеров с охлаждением через фальшпол.

Варианты подключения прецизионных кондиционеров

Чаще всего используются стандартные варианты подключения. Выносной наружный блок с конденсатором устанавливается на крыше здания, внутренний шкафный – в помещении (см. рис.).

Схема подключения прецизионных кондиционеров с наружными блоками на крыше.

При использовании систем с притоком воздуха (Free Cooling), оборудуется вытяжная вентиляция. Такой способ охлаждения позволяет снизить энергозатраты, если температура на улице меньше той, которую выдает нагретое оборудование. На иллюстрации показан пример со шкафными кондиционерами с внешними блоками.

Схема подключения прецизионных кондиционеров с притоком воздуха и вытяжной вентиляцией.

Прецизионные кондиционеры можно использовать вместе с чиллером и/или градирней (см. рис.). В таком случае их эффективность повышается. Но суммарная стоимость оборудования вырастает.

Схема подключения прецизионных кондиционеров к чиллеру и градирне.

Если необходимо обеспечить охлаждение нескольких небольших помещений, прецизионный кондиционер может быть подключен к системе вентиляции. При этом ему необходимо обеспечить приток нагретого воздуха. Либо использовать систему забора воздуха снаружи. А в охлаждаемых помещения сделать вытяжную вентиляцию.

Прецизионный кондиционер, подключенный к системе вентиляции.

Как вариант, в качестве внешней среды можно использовать не воздух, а воду. такой способ охлаждения или отопления более эффективен. Но для этого необходимо обустраивать специальный теплообменник.

Принцип работы прецизионного кондиционера

По принципу работы прецизионные кондиционеры похожи на любое климатическое оборудование. В системе для переноса тепловой энергии используется хладагент. Обычно это Хладагент (он же фреон, хладон) марок R410a и R407c. Рабочий цикл прецизионного кондиционера:

Нагретый хладагент попадает в конденсатор (теплообменник), где охлаждается. Из состояния газа он переходит в жидкость;
Фреон попадает в испаритель, где нагревается от окружающей среды и испаряется;
В компрессоре он сжимается, его температура повышается еще сильнее;
Хладагент переходит в конденсатор. Цикл повторяется.

В двухконтурных системах один контур забирает тепло из помещения и отдает его второму. Тот в свою очередь сбрасывает его в окружающую среду. За счет этого можно добиться более эффективного охлаждения. Такая система также называется каскадной.

Надеемся, из этой статьи вы узнали про прецизионные кондиционеры, что это такое, каков их принцип работы и много другое. Если у вас остались вопросы – задавайте их в комментариях и не забывайте поделиться ссылкой с друзьями!

Источник

Что такое прецизионный кондиционер, принцип работы

С современными климатическими условиями очень тяжело обойтись без кондиционера. Температура летом достигает запредельных значений, поэтому находится в душном помещении, будь это офис, квартира или дом, становится проблематично.

Надёжные стационарные кондиционеры

Но речь пойдёт о климатическом оборудовании для технических помещений. К такой категории относятся прецизионные кондиционеры – устройства, способные поддерживать не только установленные температуру в помещении, но и контролировать влажность. Данные кондиционеры отличаются от бытовых моделей более высокой точностью, а соответственно и ценовой политикой.

Что такое прецизионный кондиционер

Так что же такое стационарный прецизионный кондиционер? Внешне данное устройство выглядит как обыкновенный шкаф или бокс, и состоит из одного рабочего блока. В некоторых моделях к нему может быть добавлен конденсатор, но чаще всего производители стараются спрятать этот элемент внутри устройства.

Современные прецизионные шкафы для серверных комнат

В последнее время многие конструкторы климатического оборудования переходят на стандартную систему, состоящую из двух блоков. При этом в одном из них расположены основные элементы охлаждающей системы: компрессор, вентилятор и отдельный модуль автоматического управления. А во втором устанавливают конденсатор и вентилятор, который его охлаждает.

Прецизионные кондиционеры выпускают трёх типов:

Охлаждающие. Имеют ограниченный функционал кондиционирования, рассчитанный исключительно на понижение температуры в помещении.
Охлаждающие с дополнительным увлажнителем воздуха. Дополнительно предусмотренный увлажнитель в конструкции прибора позволяет сделать воздух более приятным и освежающим.
Комбинированные устройства, включающие в себя как функцию охлаждения по температуре, так и обогрева.

Принцип работы прецизионного кондиционера

Основным элементом, обеспечивающим понижение температуры, является холодильный агент, который закачивают в устройство в газообразном состоянии. Чтобы лучше понять работу прецизионного кондиционера, следует разобрать последовательность охлаждения воздушного потока.

На первом рабочем этапе холодильный агент поступает в секцию, где сжимается компрессором до определённого объёма.
Затем данное вещество попадает в конденсатор, где происходит отведение излишнего тепла. При удалении тепла, холодильный агент из газообразного состояния переходит в жидкое. Следует напомнить, что в некоторых устройствах конденсатор выносится как отдельный блок.
После конденсатора, холодильный агент в жидком состоянии попадает в дроссельный узел, где и происходит понижение его температуры. Помимо этого, также падает и давление жидкости, для более удобной её транспортировки по системе.
На окончательном этапе, жидкий холодильный агент попадает в испаритель, где заново преобразуется в газообразное состояние.

Схема функционирования устройства

Как же происходит охлаждение воздуха в помещении? Достаточно просто: воздух, с помощью вентилятора, забирается из помещения, а далее проходит через испаритель, в котором и происходит его падение температуры. После охлаждения, воздушный поток заново транспортируется в комнату внешним вентилятором.

Конечно, с увеличением функционала, возрастает необходимость и в установке дополнительных частей системы, таких как нагревательные элементы, увлажнители воздуха, фильтрующие устройства и т.д. Помимо вышеперечисленных узлов, в кондиционере также предусмотрен блок автоматического управления и регулировки температурного уровня воздушного потока, запорная арматура, вентилирующие устройства.

Области применения

Где чаще всего используются прецизионные кондиционеры? В технологических областях, так как монтировать такие устройства в бытовых условиях не актуально. Слишком большое потребление электроэнергии, а также большая мощность, которая больше подходит для солидных площадей.

Проведение технического обслуживания стационарного устройства

Наиболее распространённые области применения прецизионных кондиционеров:

Медицинские центры, больницы, госпитали, а также диагностические центры, в которых постоянно работает специальная аппаратура, требующая охлаждения.
Фармацевтические компании и лаборатории. Очень важно поддерживать определённую температуру для реагентов и других химически активных веществ.
Телекоммуникационные центры (операторы мобильной связи, узлы информационных технологий, серверные, компании по наработке криптовалюты). Оборудование компаний, связанных с компьютерными технологиями требует низких температур в помещениях обработки данных, а также постоянного отвода воздуха.
Конвеерное производство элементов микроэлектроники.
Производство устройств, относящихся к космической промышленности.

Прецизионная техника получила широкую область применения в связи с прогрессирующим развитием современных устройств. Технические помещения и технологические цеха требуют надёжного и качественного поддержания температурных режимов. Устройство прецизионных кондиционеров и надёжные комплектующие обеспечивают данным прибором длительный эксплуатационный срок, что всегда устраивает пользователей.

Преимущества и недостатки прецизионных кондиционеров

Прецизионные кондиционеры относятся к разряду высокоточного оборудования, а точнее — надёжных и долговечных устройств с высокой мощностью. Покупка такого агрегата однозначно решит проблему контроля температурного режима в помещении.

Источник

Что такое прецизионный кондиционер?

Принцип работы климатической техники этого типа достаточно прост. Воздух поступает в кондиционерлибо из комнаты, либо с улицы, охлаждается и увлажняется до заданных параметров, после чего подается обратно в помещение. Забор воздушных масс у таких устройств может быть как верхним, так и нижним.

Вся работа прецизионных кондиционеров, как и любого другого холодильного оборудования, основана на преобразовании хладагента из газа в жидкость и наоборот. Переход из одного состояния используемого вещества в другое сопровождается изменением давления. По сути, прецизионный кондиционер работает по той же схеме, что и стандартные климатические устройства: газообразный хладагент сжимается в компрессоре и поступает по специальной соединительной магистрали в конденсатор, который находится в другом блоке. В результате конденсации вещество отдает тепло и преобразуется в жидкость, которая затем попадает в испаритель, где возвращается к газообразному состоянию.

На завершающей стадии хладагент поступает в узел компрессора. Циркуляция воздушных масс осуществляется на этапе задействования испарителя, поскольку именно через него продувается и охлаждается забираемый из помещения воздух.

Сфера применения

Прецизионные кондиционеры прежде всего предназначены для помещений, в которых круглогодично необходимо с предельной точностью поддерживать определенную атмосферу. Максимально допустимое отклонение от нормы по влажностному и температурному режиму в таких комнатах составляет 2% и 1°С соответственно.

медицинские лаборатории, где поддерживать заданный микроклимат нужно для диагностического оборудования, такого как томограф;
хирургические и операционные кабинеты;
помещения, в которых находится высокотехнологичное электронное оборудование (центры обработки данных, серверные и так называемые «чистые комнаты», то есть залы с повышенными требованиями к чистоте);
учреждения культуры, архивы, музеи и картинные галереи, в которых хранятся ценные памятники искусства;
винные погреба.

Для отвода избыточного тепла от оборудования в очень больших помещениях используются шкафные кондиционеры, мощность которых может достигать 100 кВт. Такие установки состоят из одного либо нескольких блоков: внешнего и внутреннего. В качестве первого может выступать выносной конденсатор, компрессорно-конденсаторный блок или охладитель жидкости (чиллер). Во втором находятся все электрические компоненты, автоматика и составляющие холодильного контура. Подобное оборудование работает очень тихо и предельно точно.

Для небольших помещений приемлемым решением считаются потолочные сплит-системы мощностью от 3 до 20 кВт. Благодаря относительно скромным габаритам их можно установить там, где невозможно поместить кондиционер шкафного типа. Такие системы работают практически бесшумно как в естественном режиме охлаждения, так и в смешанном. Наличие автоматических защитных алгоритмов минимизирует риск поломки устройства. Управляются такие установки с контроллера – путем включения в систему диспетчеризации обслуживаемого помещения.

Типы прецизионных кондиционеров

Климатическая техника этого типа представляет собой рамную конструкцию, закрытую снаружи съемными звукоизолирующими панелями. Она монтируется либо на полу, либо на опорной раме, которая может регулироваться по высоте фальшпола.

На данный момент выпускается несколько конфигураций прецизионных кондиционеров, которые отличаются рядом параметров. По направлению воздушных потоков выделяют модели с подачей вверх и вниз. Первые могут забирать воздух снизу, спереди либо сзади, а вторые – только сверху.

Помимо этого, прецизионные кондиционеры принято делить на виды по следующим критериям:

В небольших помещениях можно использовать моноблочные кондиционеры. Их мощность составляет в среднем до 20 кВт, зато у них можно варьировать направление подачи воздуха.

охлаждающий блок, в который входят решетки испарителя, конденсатор, компрессор и трубопровод;
система фильтрационных элементов, которые очищают приточный воздух;
осушающий и увлажняющий блок, куда поступает воздух после фильтрации;
турбина, с помощью которой обеспечивается требуемая скорость движения воздушных масс;
воздуховоды канального типа, которые распределяют приточный воздух по всей площади помещению, устраняя возможность образования «горячих» зон.

Плюсы и минусы прецизионных систем

Основными преимуществами техники этого типа принято считать способность создавать и поддерживать в помещении определенный микроклимат и возможность круглосуточной работы на протяжении многих лет. Именно благодаря этим параметрам прецизионные кондиционеры стали наиболее востребованными устройствами климат-контроля на многих объектах.

Из дополнительных плюсов стоит отметить способность «умной» электроники до 15 лет сохранять заданные параметры при минимальном контроле со стороны пользователя. Все, что от него требуется, – визуально проверять показания дисплея устройства.

Корректирует температурные показатели с погрешностью в полградуса.
Работает на протяжении многих лет в режиме 24/7.
Может забирать приточные воздушные массы в температурном диапазоне от -50 до 50°C.
Является полностью автоматизированным.

Основным недостатком климатической техники этого типа является дороговизна. Оборудование такой категории просто по определению не может стоить дешево. Однако там, где нужно обеспечить точные рабочие условия, без таких устройств не обойтись, поэтому цена в этом случае отходит на второй план.

Второй весомый недостаток – недостаточное количество квалифицированных работников, способных организовать правильный уход за таким оборудованием. В крупных городах поиск соответствующего специалиста не составит труда, но в глубинке не всегда возможно найти хорошего мастера. Тем не менее, основная масса покупателей такой техники сосредоточена в мегаполисах, так как их устанавливают на специфических объектах.

Особенности монтажа

Чтобы установить шкафный кондиционер прецизионного типа, необходимо провести определенные подготовительные работы. Процесс монтажа состоит из нескольких этапов:

прокладки коммуникаций через ограждения, крышу и стены здания;
монтажа опорных конструкций для внешнего оборудования;
установки внешнего блока;
монтажа внутреннего оборудования;
проведения магистрали холодильного контура;
монтажа электрокоммуникаций;
пуско-наладочных работ.

Внешнее оборудование разрешено монтировать только на фундаменте, который отвечает требованиям СНиП. Конденсаторы можно устанавливать и вертикально, и горизонтально. Внутреннее оборудование (испарительно-компрессорный блок) монтируется на опорных рамах, которые обычно имеются в комплекте кондиционера. Их высота должна соответствовать фальшполу. Задача такого базового основания – поглощать вибрацию.

Если внешнее оборудование состоит из нескольких блоков, они монтируются в одной плоскости на высоте, рекомендуемой изготовителем.

Как выбрать прецизионный кондиционер?

Для серверных, ЦОДов и прочих помещений с электронным оборудованием оптимальным вариантом является прецизионный кондиционер с функцией увлажнения и нагрева, поскольку дорогостоящая техника нуждается в поддержании относительной влажности воздуха на определенном уровне.

В базовой версии прецизионных кондиционеров обычно стоят фильтры грубой очистки класса G4. Для хирургических операционных и других «чистых» помещений желательно закладывать фильтры тонкой очистки разных классов: от F5 до F8.

При выборе прецизионной техники нельзя забывать, насколько важным является резервирование, то есть установка «запасного» кондиционера. Лучше всего сразу установить 2 полноценные системы климат-контроля, каждая из которых способна обеспечивать достаточное количество холода в любую погоду. Как правило, к подобному стопроцентному резервированию мощности кондиционирования прибегают в серверных, поскольку поломка кондиционера и перегрев электронного оборудования могут привести к потере важных данных и значительным убыткам.

Современные вычислительные центры снабжаются межрядными прецизионными климатическими системами, которые монтируются между серверными стойками. Они хороши тем, что не нуждаются в фальшполе, поскольку воздух выдувается в серверный шкаф или в коридор. Во многом именно поэтому такое оборудование используется в помещениях с невысокими потолками.

Источник
